一、用途

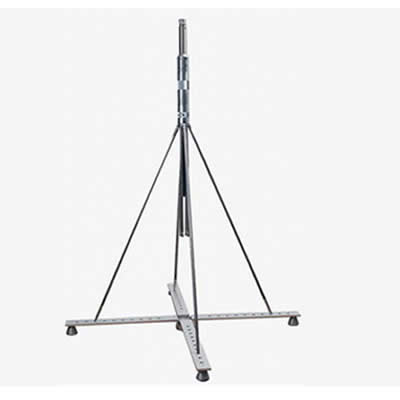

本仪器是用于测量地质钻孔、工程钻孔孔径的井下仪器,通过测量并计算孔径的平均直径获得钻孔的直径资料。本仪器可作为本公司钻孔灌注桩孔径检测系统的配套仪器。
根据测得的井径曲线可以应用于以下几个方面:
1、确定固井时所需的水泥数量;
2、供横向测井解释和放射性测井解释所**须的井径资料;
3、根据井径曲线可解释井壁塌崩的位置;
4、根据井径大小的变化适当选择套管的固定位置;
5、确定井孔的地质柱状剖面。
二、主要技术指标和参数
1、适用井径范围:Φ500mm～1200mm,选配安装200mm的扩展腿,测量范围可扩展**1600mm;
2、直径测量误差:<±15mm;
3、*大工作压强:20MPa;
4、*大工作温度:90℃;
5、灵敏度:在供电电流1mA时,灵敏度不低于10mV/10cm;
6、绝缘性能:在正常条件下,外壳的绝缘电阻不小于100MΩ/500V,在潮湿的环境下不小于2MΩ/500V。
