一、用途

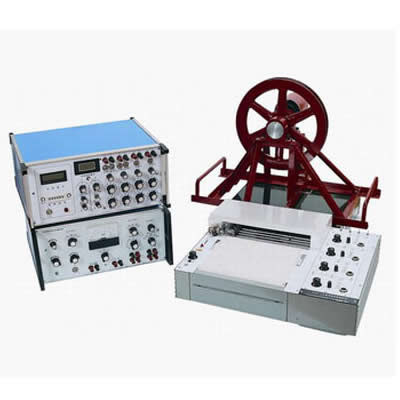

本仪器适用于煤田、金属及非金属矿床、水文地质钻孔等地球物理测井。记录仪可单独使用,也可配合其他仪器记录多种曲线。本仪器包括有四笔记录仪、供电控制部分、测井深度指示器、井口滑轮等组成。
二、技术指标
一、记录部分
1、记录基本误差: ±1%;
2、有效记录幅面: 250mm;
3、全行程时间: ≤1秒;
4、工作电源: AC 220V±10%,50Hz±5%;
5、功耗:50W;
6、电缆提升速度: 不大于1000米/小时;
7、外型尺寸:550×390×200mm。
二、供电控制部分
1、测量范围:(微调衰减**零值时)误差<±1%,测程共分十档,电压常数由0.5毫伏/厘米～500毫伏/厘米,满量程由12.5毫伏～12500毫伏,输入阻抗由5千欧～5兆欧。
2、下井供电采用稳压电源和电子换向器,电子换向器频率10～45周/秒可调。
三、深度指示部分
1、采用光电转盘发出的脉冲讯号,一方面供记录仪作同步走纸讯号;另一方面以数字显示测井深度。
2、数字显示范围:0.01m～999.99m,可逆计数,并设有置零按钮。
3、磁性记号适用于电缆提升速度为120米/小时～2000米/小时范围内,并能在记录纸上录下深度记号,同时触发蜂鸣器作监听。
