JTL-50D 陀螺测斜仪采用三自由度框架陀螺结构配合全新设计的数字电路,测量精度和可靠性都得到了极大的提升。适用于强磁异常矿区和已经下了套管的孔径不小于56 毫米的钻孔内,进行顶角和方位角的多点测量,用以确定钻孔的三维位置。
一、主要技术特点1、采用高速旋转的三自由度框架式陀螺作为方位角定向和测量元件,零点漂移小,是磁性矿地区和铁套管的钻孔中测量方位角*理想的定向器件。
2、采用高精度的双轴倾角传感器作为顶角的测量器件,经24位AD采样、数据处理后得到顶角数据。

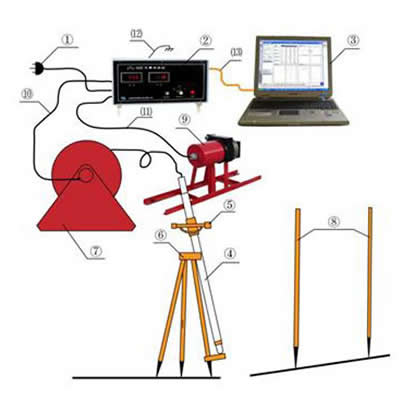

3、由地面控制箱将方位、深度信号混合后传**计算机,计算机进行数据处理、保存、并画出三维轨迹图。
二、主要技术指标和参数
| 1、测量范围: | 顶角 0°～50° ;
方位角 0°～360°; |
| 2、测量精度: | 顶角测量误差: ±0.2°;
方位测量误差: ±5°(顶角≥1.5°);
方位漂移:每小时不大于12°; |
| 3、测量深度: | 1200m; |
| 4、工作电源: | AC 220V±10%,50Hz; |
| 5、整机功耗: | 约75W; |
| 6、环境温度: | -10～55℃; |
| 7、井下电缆: | 仪器使用四芯电缆(电缆内阻 < 85Ω/100m); |
| 8、外形尺寸: | 井下测量探管:Φ50㎜×1880mm;
地面控制箱: 370㎜×290㎜×200mm;
三脚架: 950㎜×80mm。 |
| 注:笔记本电脑、绞车、线缆另配。 |
