一 仪器简介

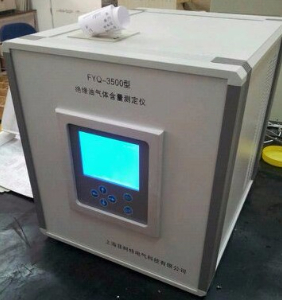

FYQ-3500型绝缘油含气量测定仪是按照DL423－91电力行业标准设计制造，用于充油电气设备中绝缘油含气量的测定。该仪器采用进口精密传感器设计制造，性能稳定可靠，操作方便快捷。
仪器工作原理：
被测油样进入高真空脱气室，使试油中溶解的气体迅速释放出来，根据试油进入脱气室前后释放气体产生的压力差值，结合温度、试油量、脱气室容积、脱气室温度等参数计算出油中气体的含气量，以标准状态下（101.3kPa、0℃）气体对试油的体积分数（%）表示被测油样中的含气量。
主要组成部分及功能：
1、试油定量单元：定量（50mL左右）的测试油样，将其引入到脱气系统进行脱气。
2、脱气单元：采用真空型压力喷雾，电动搅拌，使试油中溶解的气体迅速释放出来。
3、数据检测处理系统：运用进口高精度传感器，测量试油进入脱气室前后释放气体所产生的压力差值，经放大及数据处理后，计算出的油中含气量体积百分比。
4、显示输出系统：采用大屏幕液晶显示，打印机自动输出测试结果。
二 结构特点
1、该仪器采用全金属结构，避免玻璃器皿式测试仪密封性不好及易碎等问题。
2、采用进口精密差压传感器，确保数据精确度和良好的重复性。
3、测试过程中，实时监测大气压和环境温度，自动换算成标准大气压下0℃时的含气量，简化繁琐实验步骤和计算过程。
4、仪器在测试的过程中，真空泵的运行根据仪器状态自行控制，延长了真空泵的使用寿命。
5、仪器可以自动储存测试时的时间，温度，大气压等99条测试数据，方便数据的查询。
6、操作简单方便，大屏幕液晶显示，自动打印测试数据。
三 主要技术参数
检测灵敏度： 即**小检知量：<0.3%
重 复 性： 同一油样数次平行试验结果，重复性＜10%
工作 电源： 交流220V±10% 50Hz±2.5%
工作温度： 0~40℃
工作湿度： ≤85%
