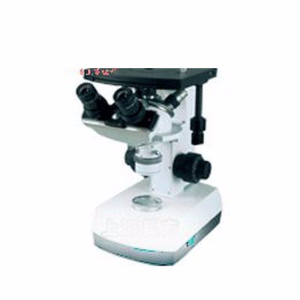

4XA/4XB倒置金相显微镜
一、用途：
4XA单目倒置金相显微镜和4XB双目倒置金相显微镜用以鉴别和分析各种金属和合金的组织结构。金相显微镜可广泛地应用在工厂或实验室进行铸件质量的鉴定、原材料的检验或对材料处理后金相组织的研究分析等工作。倒置金相显微镜成像清晰、视野宽广，整体设计符合人体工程学原理。
由于倒置显微镜试样的观察表面与工作台表面重合，因此对试样高度无要求，使用方便，仪器结构紧凑，外形美观大方。倒置显微镜底座支承面积较大，弯臂坚固，使仪器的重心较低安放平稳可靠，由于目镜与支承面呈45度倾斜，使观察舒适。倒置金相显微镜广泛应用在工厂、实验室和教学及科研领域。
二、技术参数：
1．目镜
类别 | 放大倍数 | 焦距 | 视场(mm) |
大视野 | 5x | 50 | Φ20 |
10x | 24.95 | Φ18 |
12.5x | 20.06 | Φ15 |
分划目镜 | 10x | 25 | Φ17 |
2．物镜
类 别 | 放大倍数 | 数值孔径 | 焦 距 | 工作距离（mm） |
平场消色差物镜
（无盖玻片） | 10X | 0.25 | 16.73 | 7.31 |
40X | 0.65 | 4.68 | 0.66 |
100X(油) | 1.25 | 1.926 | 0.37 |
3．总放大倍数
光学放大倍数：50X 100X 125X 200X 400X 500X 1000X 1250X
系统总放大倍数：100X-2600X
4．载物台：方形机械移动载物台
大小：150mm*150mm 移动范围：30mm*30mm
5．载物板孔径：Φ10、Φ15、Φ20
6．机械工作台：75mm*50mm
7．粗微动调焦机构: 带限位和调节松紧装置和同轴
粗微动系统 微动调焦格值：0.002mm
8．滤色片：黄、绿、蓝、磨砂
9．照明灯泡：6V/20W卤素灯,亮度可调,交流 220V（50Hz）
三、仪器的选购件：
1.目镜：20X 2.物镜：5X 50X 60X 80X 3.高像素成像系统
4.金相图像测量软件 CF-2000C 5.金相组织图谱分析软件(定量) CF-2000JX
