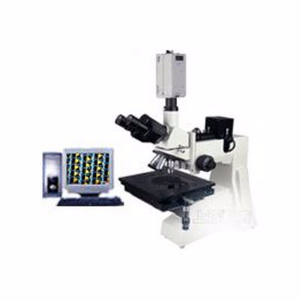

CMM-DA平台金相显微镜
一、用途：
CMM-DA 系列大平台金相显微镜适用于对不透明物体的显微观察。大平台金相显微镜配有大移动范围的载物台、落射照明器、平场消色差物镜、大视野目镜，图像清晰、衬度好，同时配有偏光装置。大平台金相显微镜除了一般金相显微镜作用外，大平台金相显微镜还适宜于大物体表面上的特定范围内微小目标的观察研究和分析。
因此，大平台金相显微镜除了可用于鉴别和分析各种金属、合金材料、非金属物质的组织结构外，还可以广泛地应用于电子、化工和仪器仪表行业观察不透明的物质。如集成电路、电子芯片、印刷电路板、液 晶板、线材、纤维、镀涂层以及其它非金属材料等，对一些表面状况进行研究分析等工作。也适合医药、农林、公安、学校、科研部门作观察分析用。
二、系统简介
大平台金相显微镜系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还能在计算机(数码相机)显示屏幕上观察实时动态图像，并能将所需要的图片进行编辑、保存和打印。
三、技术参数：
1．目镜
类型 | 放大倍数 | 焦距（mm） | 视场( mm ) |
大视野目镜 | 10X | 25 | Φ18 |
2．物镜
物镜类型 | 放大倍数 | 数值孔径 | 工作距离（mm） |
平场消色差物镜
（无盖玻片） | 5X | 0.12 | 18.3 |
10X | 0.25 | 8.9 |
20X | 0.40 | 8.7 |
40X | 0.60 | 3.7 |
80X | 0.80 | 0.96 |
3.光学放大倍数：50X 100X 200X 400X 800X
4.系统参考放大倍数：50X-2600X
5.落射照明器：6V/20W卤素灯，亮度可调
6.滤色片组：黄色、蓝色、绿色、磨砂玻璃
7.偏光装置：可插入式起偏振片和三目头内置检偏振片
8.载物台：(配有快速移动装置)
尺寸:250*230mm 移动范围:153*153mm[标配]
尺寸:274*274mm 移动范围:203*203mm[选配]
9.粗微同轴调焦机构，微动手轮格值：0.002mm
10.瞳距调节范围：53-75mm
11.防霉：特有的防霉系统
四、系统组成：
电脑型大平台金相显微镜（CMM-70E)：1、金相显微镜 2、适配镜 3、摄像器(CCD) 4、A/D(图像采集) 5、计算机
数码相机型大平台金相显微镜CMM-70Z）：1、金相显微镜 2、适配镜 3、数码相机。
五、仪器的选购件：
1.目镜：20X 10X分划 2.物镜：50X 60X 100X(油）
3.高像素成像系统 4.金相图像测量软件 CF-2000C
5.金相组织图谱分析软件(定量) CF-2000JX
