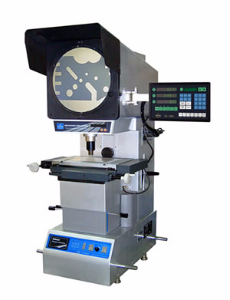

数字式正像投影仪，光学系统品质优良，物镜成像清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%;仪器配有专用微型打印机和脚踏开关,数据输出和采样**方便.仪器配有物镜旋转盘，可同时配备三个物镜，在不同放大倍率工作时，只须旋转转盘即可，不需要再单独更换物镜，操作更加方便、简单；仪器调焦由投影仪筒升降实现,行程大、稳定性好；工作台不升降，稳定性好，测量范围大，精度高。
技术参数：
1．投影屏：
投影旋转范围：0~360o；
投影屏尺寸(mm)：?312，使用范围 > ?300 （刻有米字线）。
旋转角度数显解析度：1’或0.01o
2．工作台：
仪器型号 | YR3015DZ | YR3020DZ |
金属台面尺寸(mm) | 354×228 | 404×228 |
玻璃台面尺寸(mm) | 210×160 | 260×160 |
X座标行程(mm) | 150 | 200 |
Y座标行程(mm) | 100 |
调焦行程(mm) | 100 |
Z轴运动速度(mm/s) | 5、1、0.01三档可调 |
XY轴测量精度(μm) | 3+L/50 |
Z轴测量精度(μm) | 4+L/10 |
数显解析度 | 0.5μm |
3．物镜：
放大倍数 | 5X(标) | 10X(标) | 20X(选) | 50X(选) | 100X(选) |
物方视场(mm) | ?60 | ?30 | ?15 | ?6 | ?3 |
物方工作(mm) | 53 | 77.7 | 44.3 | 38.4 | 25.3 |
测量高度(mm) | 90 |
4．仪器电源：110V/220V(AC)，50/60Hz，总功率450W
5．处理系统：DC3000 多功能数据处理系统，全中文显示可做多点采样，座标旋转，点、线、距离，角度检测
6．仪器照明：透射与反射照明光源均为24V，150W卤素灯
7．冷却方式：强制风冷(3轴流风扇)
8．外形尺寸及重量：
型号 | YR3015DZ | YR3020DZ |
尺寸 | 780×810×1120mm |
重量 | 150kg |
