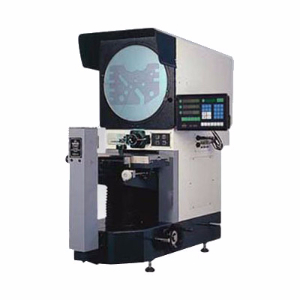

卧式投影仪是一种集光、机、电、电脑一体化的精密**光学计量仪器。它被广泛应用于机械、模具、工具、仪表、电子、轻工等行业，是计量室和生产车间不可缺少的一种计量检定设备。可用它**检测各种形状复杂工件的轮廓尺寸和表面现状，如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等各种工具、刀具和零件。
技术参数：
1．投影屏规格：
投影屏尺寸(mm): ?400mm
投影屏旋转范围:0~360o
旋转角度数显示值误差:1’或0.01o
2．工作台规格：
工作台尺寸(mm):450X200
X坐标行程(mm):250
Z坐标行程(mm):150
Y坐标调焦行程(mm):100
摆动范围:±15°
X、Z轴数显分辨率:0.5μm
旋转角度数显解析度:≤(4+L/25)mm
3．物镜：
放大倍数 | 5X(选) | 10X(选) | 20X(选) | 50X(选) | 100X(选) |
物方线视(mm) | ?80 | ?40 | ?20 | ?8 | ?4 |
物方工作(mm) | 93.7 | 103.7 | 95.1 | 65.7 | 35 |
4．处理系统：DC-3000多功能数显表 全中文显示 可做多点采样 坐标旋转点、线、圆、距离、角度检测
5．仪器照明：透射24V 150W,反射24V 150W(带照明光纤)
6．仪器电源：110V/220V(AC)，50/60Hz，总功率400W
7．冷却方式：强制风冷(3轴流风扇)
8．仪器常规技术规格；
外形尺寸：长X宽X高: 1215X646X1210mm
重量：240kg
