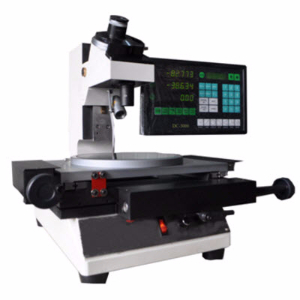

用途：数显小型工具显微镜，测量数据数字显示，方便读取。工作台移动范围大，大大提高了仪器的测量范围。作为光学计量
仪器的一种，它的结构简单、操作方便，适用范围极广，主要用途如下：1、直角座标中测定长度，例如测定孔距、基面距离、
刻线距离、刻线宽度、键槽宽度，狭缝宽度、通孔外圆直径等等。2、转动度盘测定角度，例如对刻度盘、样板、量规、钻孔模
板及几何形状复杂的零件进行角度测量。3、用作观察显微镜，以比较法检查工件表面光洁度，鉴定冶金工业的矿石标本。检定
印刷照相制版，检验纺织纤维等等。
物镜 | 倍率 | 数值孔径 | 工作距离 | 物方视场 |
2X | 0.08 | 66.89mm | ￠9.0mm |
4X(选配) | 0.10 | 47.21mm | ￠4.5mm |
10X(选配) | 0.16 | 23.46mm | ￠1.8mm |
目镜 | 倍率 | 焦距 | 视场直径 | 视度调节范围 |
10X(选配) | 25.0 | ￠18.0mm | ±5个视度 |
15X | 16.7 | ￠18.0mm | ±5个视度 |
测量工作台读数装置主要规格 | X--轴移动测量范围 | 150mm |
Y--轴移动测量范围 | 50mm |
工件*大高度70mm | 70mm |
数显分度值 | 0.001mm |
测量台转动范围 | 不限 |
度盘的主要规格 | 度盘的示值 | 1° |
游标的示值 | 5′ |
测量精度 | 仪器示值误差 | ≤（5+L/75）μm |
仪器示值误差 | 包括测量误差与仪器系统误差 |
注：测量地点温度变化（20°±3°）
L-被测件长度（mm） |
主要尺寸 | 测量工作台尺寸 | 320*220（mm） |
仪器外形尺寸 | 高420*长460*宽440（mm） |
