一、产品简介：

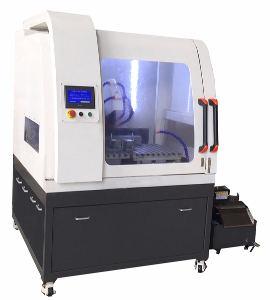

ZQ-600Z全自动智能金相切割机，采用涡轮蜗杆机构和自动平台控制系统，及贯通式切割室空间。主要针对长工件、异形件、不规格件而研发的立地一体式三轴（X/Y/Z）全自动智能金相切割机，具备金相试样切割、开槽、取薄平片、切段等多种精密切割功能。尤其适合汽车零部件、铸造类、特殊切割要求等的精密定位切割取样。独特的多种组合切割模式设计，可实现垂直切割、分层切割、水平切割、往复切割4种切割模式.
二、技术特点：
1、立地一体式切割机；
2、手自一体智能切割机；
3、三轴联动（X/Y/Z）三轴自动；
4、多种自动切割模式（垂直切割、分层切割、水平切割、联动切割）；
5、超大切割室（透明切割观察窗口）；
6、贯通式超大空间。

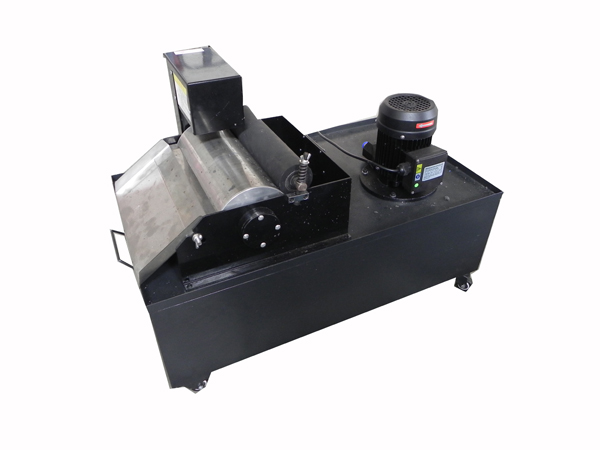

6、磁性分离系统（有效分离切割金属杂质）；
三、技术参数：
型号 | ZQ-600Z |
主轴转速 | 100-3000r/min（无极调速） |
平台X移动 | 自动0-100mm |
X轴速度 | 0-100mm（无极调速） |
Z轴行程 | 250mm |
Z轴速度 | 0-200mm |
平台Y行程 | 自动390mm |
平台Y速度 | 0-300mm（无极调速） |
控制系统 | 8寸彩色触摸屏、PLC控制系统 （日本三菱） |
圆形尺寸 | 直径170mm |
长工件 | 长度不限制贯通式X宽300X高160mm |
圆盘类切割尺寸 | 500X160mm |
切割方式 | 垂直切割、分层切割、水平切割 |
送给方式 | 进退比任意设定 |
有效进刀距离 | 250+390mm |
完成量追踪 | 液晶数显 （时时显示） |
切割台尺寸 | 850X450mm |
切割片规格 | （350-500）X（2-5）X32mm |
加持台规格 | 分体式双层可移动平台 |
切割速度 | 1-200mm/分钟 |
在线调速 | 任意调整 |
进刀距离 | 任意设定（0-390mm） |
复位方式 | 自动复位 |
冷却系统 | 自动（高压喷淋水冷6通道） |
水箱容量 | 250L |
电机功率 | 7.5KW（ABB电机） |
机台形式 | 立地一体式 |
电源 | 380V |
外形尺寸 | 1300x1400x1900mm |
重量(约) | 2000KG |
标准配置： |
|
主机 | 一台 |
冷却系统 | 一套 （磁性分离） |
Y向移动平台 | 一套（主机上） |
X/Y双向定位平台 | 一套（主机上） |
推进夹具 | 两付 |
随机工具 | 一套 |
精切片 | 两块 |
技术文件 | 说明书一份、合格证一份、保修卡一份 |
选配： | 圆盘夹具、齿条夹具、**夹具、纵剖夹具 |
