? 测量加速度，速度及位移
? RMS、EQ PEAK与EQ P-P 量测
? 优质加速度计，有效降低外界环境干扰
? 使用不同灵敏度的加速度计可得到较宽范围之振动测量
? *大值/*小值记录功能
? USB接口输出 (3101, 3102)
? 手动记录100笔
? 自动记录 micro SD卡4GB (3101, 3102)
? 耳机输出以侦测机械零件之噪音

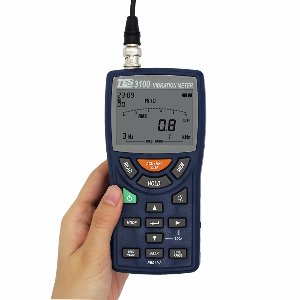

TES-3100便携式振动测试仪技术参数
加速度计PA-01 (3100, 3101, 3102) |
灵敏度 | 5mV/(m/s2)(±10%) |
加速度范围 | 100 g pk(980m/s2) |
振幅非线性度 | ≦5% |
频率响应 | 10Hz**1kHz (±10%), 1kHz**15kHz (±3dB) |
共振频率 | ≧15 kHz |
横向灵敏度 | ≦5% |
尺寸/重量 | 46(H) x 17(D) mm / 45 g |
加速度计PA-02 (3102) |
灵敏度 | 10mV/(m/s2)(±10%) |
加速度范围 | 50 g pk(490m/s2) |
振幅非线性度 | ≦2% |
频率响应 | 10Hz**1kHz (±10%), 1kHz**15kHz (±3dB) |
共振频率 | ≧15 kHz |
横向灵敏度 | ≦5% |
尺寸/重量 | 50(H) x 20(D) mm / 78 g |
测量范围 (使用PA-01 或 PA-02) |
ACC (加速度) | 0.02**200m/s2 EQ PEAK 1Hz**5kHz |
VEL (速度) | 0.3**1000mm/s RMS 3Hz**1kHz 0.1**1000mm/s RMS 10Hz**1kHz |
DISP (位移) | 0.02**100mm EQ PEAK 3Hz**500Hz 0.001**100mm EQ PEAK 10Hz**500Hz |
频率范围 |
ACC (加速度) | 3Hz**1kHz, 3Hz**5kHz, 1Hz**100Hz, 3Hz**20kHz |
VEL (速度) | 10Hz**1kHz, 3Hz**1kHz |
DISP (位移) | 1Hz**500Hz, 3Hz**500Hz |
满刻度测量范围 |
使用 PA-01及加速度计之灵敏度 | 1.0**9.9mV/(m/s2) |
ACC (加速度) | 1, 10, 100, 1000m/s2 |
VEL (速度) | 10, 100, 1000mm/s |
DISP (位移) | 0.1, 1, 10, 100mm |
显示值 |
加速度 | RMS, EQ PEAK |
速度 | RMS, EQ PEAK |
位移 | RMS, EQ PEAK, EQ p-p |
加速度计灵敏度设定范围 | 0.10 to 0.99, 1.0 to 9.9, 10 to 99mV (m/s2) |
操作环境 |
加速度计 | -20**+70℃, *大90%RH |
振动计 | -10**+50℃, *大90%RH |
手动记录 | 100组 |
自动记录 (3101, 3102) | Micro SD卡4GB |
电力 | 4只3号电池、交流转换器(选购) |
电池寿命 | 约8小时 |
尺寸 | 155(L) × 78(W) × 40(H)mm |
附件 | 说明书、电池、(光盘软件、micro-USB缆线) a (3101, 3102) |
