产品介绍

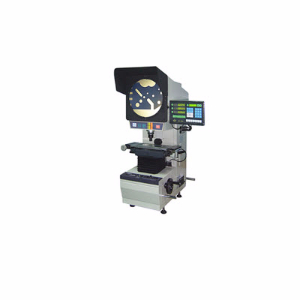

【产品名称】：CPJ 3000Z正向万濠投影仪
【产品规格】：CPJ-3015全正像数字式测量投影仪cpj-3007Z万豪投影仪，cpj-3010Z万濠投影机
万濠投影仪器用途：
CPJ-3000系列全正像数字式万濠测量投影仪是光、机、电一体化的精密**测量仪器。影像与工件完全同向，正立直观。它广泛用于机械、仪表、电子、轻工等行业；院校、研究所以及计量检定部门。本仪器能**率地检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等。
万濠投影仪器特点：
仪器光学系统品质优良，物镜成像清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%；坐标测量示值误差可达(3+L/75)μm，L为被测长度(单位：mm)；仪器配有专用微型打印机和脚踏开关，数据输出和采样**方便。工件影像可以是全正像也可为倒像。
万濠投影仪器规格参数：
万濠投影仪器型号 CPJ-3007Z 万濠投影仪 CPJ-3010Z 万濠投影仪 CPJ-3015Z 万濠投影仪
工
作
台
金属台面尺寸(mm)
260×152 306×152 340×152
玻璃台面尺寸(mm)
125×100 175×100 196×96
X座标行程(mm)
75 100 150
Y座标行程(mm)
50 50 50
Z座标行程
(调焦用)(mm)
90(调焦) 90(调焦) 90(调焦)
仪器测量精度
3+L/75 3+L/50 4+L/25
X，Y座标数显解析度：0.0005
投影屏
投影屏尺寸(mm)：?312，使用范围 > ?300 （刻有米字线）。
投影旋转范围：0~360o
旋转角度数显解析度：1’或0.01o
物镜
放大倍数： 10X(**备) 20X(选) 50X(选) 100X(选)
物方线视场(mm) ?30 ?15 ?6 ?3
物方工作距(mm) 77.7 44.3 38.4 25.3
数据处理系统
Dc-3000 多功能数据处理系统，全中文显示可做多点采样，座标旋转，点、线、距离，角度检测
仪器照明
透射与反射照明光源均为24V，150W卤素灯
仪器电源
110V/220V(AC)，50/60Hz，总功率400W
冷却方式
强制风冷(3轴流风扇)
外形尺寸
770×550×1100 770×550×1100 770×550×1100
仪器重量
单位：kg
120 125 130
选购件 微型打印机、光学寻边器等，详情请查阅投影仪附件明细
