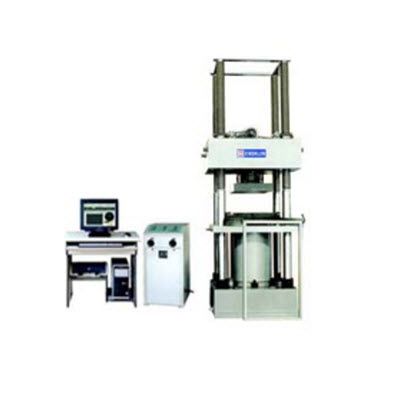

结构简介:
本试验机利用液压施加试验力,试验数据准确可靠,为了保证试验机的试验力读数有较高的准确性,本机采用油压传感器测力,经放大处理后,屏幕显示试验力、力峰值,加荷速率。液压系统主要由手动控制,操作更方便,**可靠。
油源位于控制柜下部,内装有双流量变压柱塞泵,由电机带动运转,运转时动作平稳,无振动及嘈杂之声音。试验机的示值相对误差从每档量程*大负荷的20%开始为±1%,试验机外形整齐美观,所有操作部分及指示载荷(计算机显示部分)均装于合适的高度以便试验者正常的进行工作与观察。
该系列试验机主要用于金属和非金属压缩、弯曲、剪切等试验。可广泛应用于建材、冶金、科研单位、大专院校、质量检测中心和商品检验部门,是生产、科研和教学等行业要求的一种理想的试验机。其设计依据是标准《液压式压力试验机》GB/T3722及《试验机通用技术要求》GB/T2611。
技术参数:
项目 | 技术规格 |
*大试验力 | 2000kN | 5000kN |
试验力分档 | 0～500kN;0～1000kN 0～2000 kN | 0～1000kN;0～2500kN;0～5000 kN |
试验力示值精度 | ± 1%(自每档满量程20%起) | ± 1%(自每档满量程20%起) |
上下压盘间距 | 0～1000mm | 0～1500mm |
活塞行程 | 0～150mm | 0～200mm |
上下压盘尺寸 | 400×400mm | 600×800mm |
油泵电机功率 | 7kW | 8.5kW |
主机外型尺寸
(长×宽×高)mm | 主机 | 1170×750×3200 | 1400×1200×3950 |
控制柜 | 500×600×1100 | 500×600×1100 |
净重 | 主机 | 约 7000kg | 约 8500kg |
控制柜 | 约 300kg | 约 300kg |
