一、介绍:

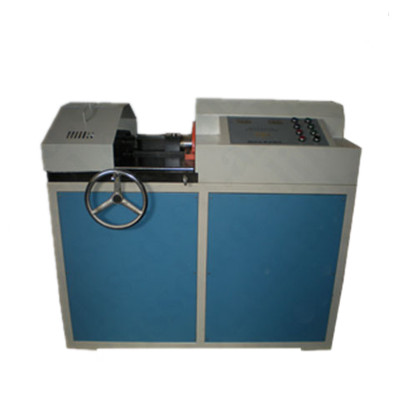

本机采用卧式结构设计,具有美观紧凑、弯曲角度任选自控、停车后无惯性、操作方便快捷、性能可靠等特点。可以完成带肋钢筋、棒材、管材、板材等金属材料的弯曲及反弯曲试验,测定其弯曲塑性变形能力。采用符合**标准要求的专有技术设计,该弯曲试验机完全满足GB/T1499.2-2007《钢筋混凝土用钢第2部分:热轧带肋钢筋》、YB/T5126-2003《钢筋混凝土用钢筋弯曲和反向弯曲试验方法》、GB/T232-1999《金属材料弯曲试验方法》及GB/T244-1997《金属管弯曲试验方法》等相关标准要求。
二、产品特点
1、本机结构紧凑,刚性强,弯曲试验操作方便快捷;
2、采用液压双向油缸加载,加荷速度快、效率高,液压油路中设计有压力传感器装置,对试样弯曲进行弯曲压力显示,并可适当进行弯曲负荷保持。活塞前端设计弯心快换机构,快速更换不同规格弯心;
3、采用专有技术设计的支撑距离调整机构、弯心行程调整、弯曲角度指示机构、反弯压头,使正反弯曲试验准确、平稳、可靠;
4、可完成弯曲钳口的同步进退,以调整弯曲支点距离,能够进行180°弯曲试验;
5、本机采用光电编码器进行角度测量,控制显示准确、可靠,弯曲角度任意设置,具备弯曲角度显示装置;
6、本机设有氧化皮回收装置,可将氧化皮通过内部接料盘自动流回机外料桶中。
三、技术参数
*大推力 | 160KN |
工作行程 | 400mm |
支辊间距离 | 135-640mm |
弯曲圆试验直径 | φ8—φ40mm |
试样厚度×高度(板材) | (6-40)×50 |
弯曲角度范围 | 0—180° |
*大系统工作压力 | 31.5Mpa |
随机配备弯心压辊直径 | 36、42、48、54、56、60、64、66、72、75、80、112 |
弯心直径范围 | φ10-φ192mm(供用户选择配置) |
弯曲钳口 | φ25—φ32mm、46×265mm |
主电机功率 | 4Kw |
外形尺寸 | 1250×800×1100mm |
机器重量 | 1200kg |
