一、用途
金属线材反复弯曲试验机为手动操作,是对直径Ф0.3-Ф8mm的金属线材进行左右反复弯曲试验的设备,用于检验金属线材在承受反复弯曲产生塑性变形的性能及显示出的缺陷,主要适用于检验工作量不大的工矿企业、钢铁冶金、质量监督等部门。符合国际标准ISO/DIS7801-1983《金属线材反复弯曲试验》。
二、性能特点
手动线材反复弯曲试验机具有结构紧凑、操作简单、劳动强度低、运行平稳、简便易学携带方便等特点,特别适合于原材料出入厂检验、施工现场等

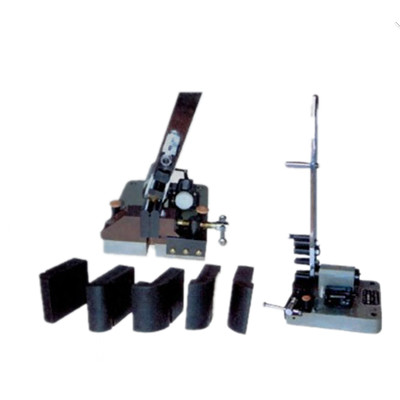

标准配置:随机配带试验线径为Ф0.3-2.0mm、Ф2.0-3.0mm 、Ф3.0-4.0mm、Ф4.0-6.0mm、Ф6.0-8.0mm规格的夹持钳口及拨杆5套。用户可根据要求特殊定制试验线径为Ф8.0-10.0mm等各种规格的夹持钳口及拨杆。
试验方法:**先选用具有对应圆弧半径的夹持钳口,将定位孔对准支座上的定位稍安装好,然后选用合适孔径的拨杆装在弯曲臂的长方槽内,用螺帽紧固。弯曲次数由计数器自动计数。试验完毕逆时针转动计数器左端的回零手柄,可使数字回到“00000”,以便下次试验重新计数。
注意:使用时夹紧力应适当,以免线材变形或损坏机器。
三、主要技术参数
产品型号 | GWS-8 |
技术参数 | 弯曲钢筋直径 | φ0.3—φ8mm |
正向弯曲角度 | 0-—90° |
反向弯曲角度 | 0—90° |
机器外形尺寸 | 200×200×450mm |
机器重量 | 10kg |
