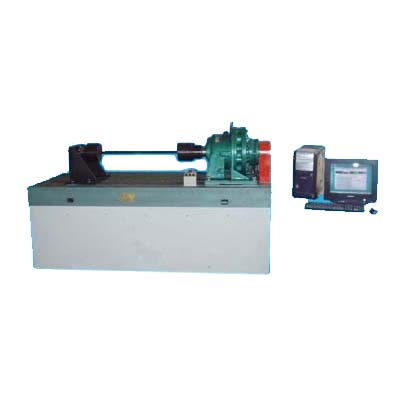

微机控制扭杆动静扭转试验台是由加载系统、传动系统、计算机测量控制显示系统等组成,适用于对金属材料静态检测及动态疲劳力学性能的试验。该机采用卧式结构。计算机屏幕显示,AD600双通道数字式数据采集卡和全数字交流伺服系统组成闭环控制。采用行星摆线针轮减速器传动,具有加载均匀、稳定、无冲击现象、数据采集控制准确的特点。适用于对金属材料静态及动态疲劳力学性能的试验。
整机利用日本松下全数字交流伺服控制系统及计算机数据采集处理系统,光电编码器采集试样的扭转角度及扭转次数,可以设置试样的扭转角度及扭转次数实现自动停机功能,可以打印试验数据及静态(扭矩T—扭转角度θ曲线)和动态(扭矩T—时间t曲线)等。
主要技术指标:
1.*大动态试验扭矩:±5000Nm;
2.试验扭矩示值误差:正、反两方向≤±1%
3.试验扭矩重复性示值误差:正、反两方向≤1%
4.*大扭转角度范围:0～±900?(±900范围内任意设置);
5.有效试验空间:1000mm;(200mm～1000mm范围内任意手动调节)
6.试验机主轴中心高度:≥100mm;
7.两夹具间同轴度精度:1000mm范围内≤Φ0.1mm
8.扭转角度分辩率:0.10;
9.试验频率:0.0005～5次/min 任意设定;
10.角度精度:≤±0.20;
11.试验次数:10×104次以内任意设置;
12.电压电压:AC380V 50Hz 电机功率:5kW 试验台总功率5.5kW
