一、功能用途

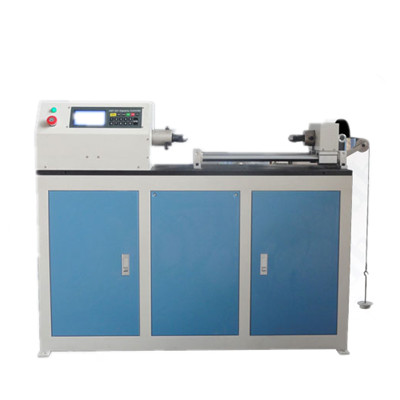

EZ-1/3/10金属线材扭转试验机,依据GB/T239-1999?线材扭转试验方法?规定的技术要求制成。是我厂研制的一种数显计数的新型线材扭转试验机。
EZ-1/3/10金属线材扭转试验机有三种旋转速度:30;60;120转/分,主要用于￠0.1mm-￠20.0mm金属线材的扭曲试验。用于测定金属线材在单向或双向扭曲中承受塑性变形的能力及显示线材的表面和内部缺陷。为生产线材和使用线材的单位提供了可靠的测量手段。
二、试样夹持方法:液压夹紧
●液压夹紧钳口一套。钳口由原来的2个加块设计为3个加块,从三个方向对试棒进行加紧;
●增加液压油泵站一套;
● 电气控制油压,控制进油与回油,控制钳口的松开与加紧;
● 油压阀门部分透过调节液压油的流量来调节钳口夹持的大小,*大夹持力可达到2吨;
● 钳口夹持直径范围可调、转速可调。
三、技术参数
产品名称 | EZ-1/3/10金属线材扭转试验机 |
型号 | EZ-1 | EZ-3 | EZ-10 |
夹持直径范围(mm) | 0.2-1 | 1-3 | 1-10 |
法吗重量﹙N) | 10 | 10、20、50 |
砝码精度 | ≤±1% |
两夹头同轴度 | ﹤0.4 |
两夹头间*大距离﹙mm) | 50 | 60 |
两夹头间*小距离﹙mm) | 500 | 570 |
移动导轨平直度﹙mm﹚ | ﹤0.2 |
旋转速度(mm/min) | 1.0-300速度任意设定 |
旋转方向 | 正转、反转、疲劳 |
钳口硬度 | HRC55-64 |
工作电源 | AC220V±10% |
试验机外形尺寸(mm) | 1070x400x650 | 1140x400x650 |
设备净重(kg) | 120 | 120 | 150 |
