一、主要特点用途

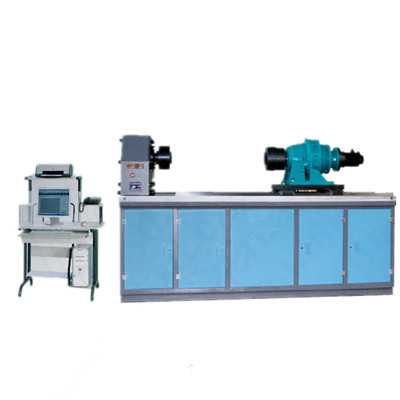

本试验机加载由计算机控制日本进口交流伺服控制系统,通过交流伺服电动机,摆线针轮减速机带动主动夹头旋转加载,扭矩和扭角检测采用高精度扭矩传感器和光电编码器,计算机动态显示试验扭角扭矩曲线,加载速率,试验力峰值等。检测方法符合GB10128-88金属室温扭转试验方法的要求。本试验机主要用于对金属材料或非金属材料进行扭转试验,也可以对零部件或构件进行扭转试验,是航空航天,建材行业,交通运输,科研部门,各类大专院校和工矿企业力学实验室用来测定材料扭转性能**备的检测仪器。
二、主要功能及特点
加载方式:采用进口交流伺服电机及驱动器,可正反两个方向施加扭矩;
扭矩和扭转角的检测:采用高精度对称扭矩传感器,扭转角的检测采用高精度LEC型光电编码器。
操作:具有手动操作(有正反向手动操作按钮)和计算机操作两种方式;
基于WINDOWS平台下的专用测控软件,采用人机交互方式分析计算被试材料的机械性能指标,试验数据自动处理,动态显示试验曲线,试验结果可存储,打印,也可人工干预分析过程提高分析的准确度。
三、主要性能指标
产品名称 | 微机控制材料扭转试验机 |
产品型号 | NDW-500 | NDW-1000 | NDW-2000 | NDW-3000 | NDW-5000 |
*大试验力N/m | 500 | 1000 | 2000 | 3000 | 5000 |
试验机级别 | 1级 |
试验力测量范围 | 2%-**FS |
扭矩力值相对误差 | ≤示值的±1% |
力分辨率 | 1/200000 |
扭转角度测量装置 | 光电编码器 |
扭转角度示值相对误差 | ≤示值的±1% |
扭转角度分辨率(°) | 0.05-999.9°/min无级调速 |
扭转速度相对误差 | ≤示值的±1% |
控制方式 | 速度控制 |
数据采集出来方式 | 计算机自动采集处理数据、打印标准报表格式、具有历史可查功能 |
**保护装置 | 机械限位保护和软件过载保护 |
两夹头件*大间距(mm) | 300 | 550 | 600 | 650 |
试验机外罩 | 全喷塑处理 |
主机外形尺寸(mm) | 1200x390x1169 | 1420x390x1169 | 1470x390x1200 | 1924x690x1512 |
主机电源 | 0.5kW/AC220V±10% | 1kW/AC220V±10% | 1.5kW/AC220V±10% | 5kW/AC220V±10% |
主机重量(Kg) | 340 | 580 | 860 | 2150 |
