一、技术特点

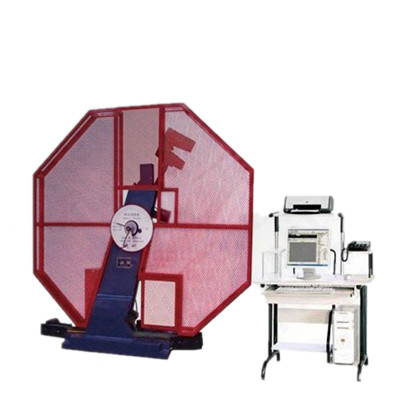

1. JBW-C微机控制自动冲击试验机采用PC微机和PLC控制,电动扬摆、冲击,微机测算、运算、屏显结果并可打印等,工作效率高、测试精度高。在冲击试样后的剩余能量自动扬摆作好下次试验准备,操作简便,工作效率高。计算机可计算和数显材料冲击吸收功、冲击韧性、摆锤扬角及试验平均值,并可打印当次试验数据及试验的平均值。
2.主机采用双支承柱,主轴简支梁式支承、挂摆,轴承径向载荷分布合理,尤其是大能量冲击机,减小主轴变形和大大减少轴承摩擦带来的能量损失;
3.采用双级标准减速电机提锤,运行平稳;
4.挂摆装置采用液压缓冲,挂摆平稳;
5.摆锤三维设计,保证了打击中心准确,摆锤力矩精确;
6.冲击刀采用螺钉安装固定,更换简单方便;
7.JBW-C微机控制自动冲击试验机装有冲断试样输出装置;
8.主机装有**防护销,并且配备了**防护网;
9.JBW-C微机控制自动冲击试验机符合国标GB/T3803-2002《摆锤式冲击试验机的检验》,按国标GB/T229-2007《金属夏比摆锤冲击试验方法》对金属材料进行冲击试验。
二、主要技术指标
规格型号 | JBW-300C | JBW-450C | JBW-600C | JBW-750C |
冲击能量 | 300J | 450J | 600J | 750J |
摆锤预扬角 | 150° |
摆轴中心**冲击点距离 | 750mm | 750mm | 750mm | 750mm |
冲击速度 | 5.24m/s | 5.24m/s | 5.24m/s | 5.24m/s |
试样支座跨距 | 40+0.2mm |
钳口圆角 | R1.25mm |
冲击刀刃圆角 | R2.2.5mm R8mm |
角度准确性 | 0.1° |
试样规格 | 10(7.5、5、2.5)×10×55mm |
送料对中方式 | 人工操作 |
电源 | 380V/50Hz/** |
