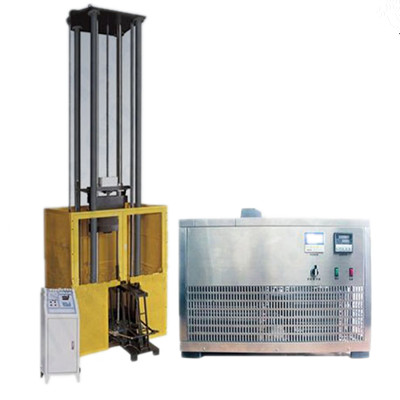

一、产品描述
该试验机适用于进行铁素体钢的无塑性转变温度试验。无塑性转变(NDT)温度是指按ASTM E208-2006、GB/T 6803-1986标准试验时,标准试样发生断裂的*高温度,它表征含有裂纹的钢材在动态加载屈服应力下发生脆断的*高温度。
由框架、提升、锤体、砧座、**防护及控制系统组成。该机采用调整配重铊数量和调整冲击高度的方法调整冲击能量,具有防二次打击、自动送样功能。试样对中准确快速,能量范围无级可调,具有能量自动显示功能。
试验机可通过配置不同的锤体重量以及改变提升高度来调节冲击能量,可预置冲击能量,控制提升高度。
试验机配置有手动、电动自动送样、定位机构。试样支撑台跨距可调节,以满足不同试样对跨距的要求。
试验机设置有防止锤体二次冲击的装置。设有**保险机构和**防护装置。
试验机可配置40℃～-100℃的低温装置。
二、主要技术参数
技术参数 | NDTS-2000 | NDTS-3000 |
落锤试验机总锤体 | 60kg(配重铊15kg/块共2块) | 90kg(配重铊15kg/块共4块) |
基本锤重 | 30kg | 30kg |
锤头质量误差 | ≤±1% |
配重块质量误差 | ≤±0.5% |
落锤试验打击的*大能量 | 2000J | 3000J |
打击的能量范围 | 300～2000J | 300～3000J |
*大冲击高度 | 3400mm |
提锤速度 | 0-3000mm/min(无级可调) |
试样对中精度 | ±1mm |
锤体冲头半径 | 25mm |
提升高度指示偏差 | ≤2﹪mm |
锤体冲头半径 | 25mm |
冲头、砧座支撑台和终止台的硬度 | >HRC58 |
外型尺寸 | 1100×1100×5200mm |
设备总功率 | 50Hz/380V/0.75kW | 50Hz/380V/1.0kW |
整机质量 | 约2300kg | 约2600kg |
