一、性能说明

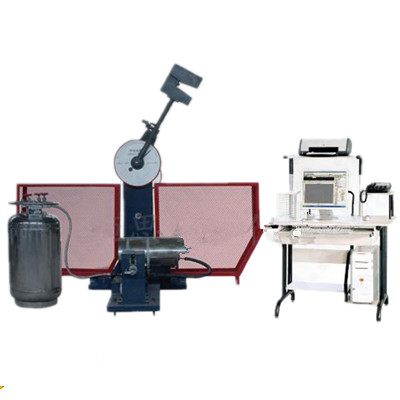

JBDW-300C低温冲击试验机,用来对金属材料在动负荷下抵抗冲击的性能进行检验,是冶金机械制造等单位**备的检测仪器,也是科研单位进行新材料研究不可缺少的测试仪器。
1. 本机采用全自动控制,扬摆、挂摆、送料、定位、冲击及温度调节设备均为电气、机械控制,配备专用送料装置自动送料,试样自动断面定位。试样出炉**冲击时间不大于2秒,满足金属低温夏比冲击试验方法的要求。在冲击试样后可利用剩余能量自动扬摆,做好下次试验准备,工作效率高;
2. 试验机主体为分体式结构,悬臂式挂摆方式,摆锤锤体U型;
3. 冲击刀采用螺钉安装固定,更换简单方便;
4. 试样简支梁式支承;
5. 主机装有**防护销,并且配备了**防护网;
6. 试验机符合国标GB/T3803-2002《摆锤式冲击试验机的检验》,按国标GB/T229-2007《金属夏比缺口冲击试验方法》对金属材料进行冲击试验。
二、主要技术参数
冲击能量 | 150J、300J |
摆锤预扬角 | 150° |
摆轴中心**冲击点距离 | 750mm |
冲击速度 | 5.2m/s |
试样支座跨距 | 40mm |
钳口圆角 | R1-1.5mm |
冲击刀刃圆角 | R2-2.5mm |
冲击刀厚度 | 16mm |
制冷方式 | 液氮制冷 |
试样盒容量 | 6个 |
低温范围 | 0～-196℃ |
控温精度 | 波动±1.5℃,梯度2℃ |
试样尺寸 | 10×10×55mm |
外形尺寸 | 1500mm×850mm×1340mm |
试验机净重 | 650Kg |
电源 | 交流三相380V±10%50HZ** |
环境条件 | 周围无腐蚀介质,无震动,无强电磁场 |
三、设备主要配置
1. 300焦耳主机一台;
2. 150J、300J 摆锤各一个
3. 电机一台(装在主机上);
4. 取摆传动装置一套(装在主机上);
5. 自动挂摆装置一套(装在主机上);
6. 制冷温控装置一套;
7. 自动送料装置一套(装在主机上);
8. **防护网一套;
9. 支座调校器一只;
10.试样对中器一只;
11. 拆卸器一只(换摆用)
12. 接近开关一只;
13. 专用测控软件一套
14. 品牌微机、打印机各一台
15. 地脚螺钉四个
16. 调整斜铁 四块
