一、产品概述

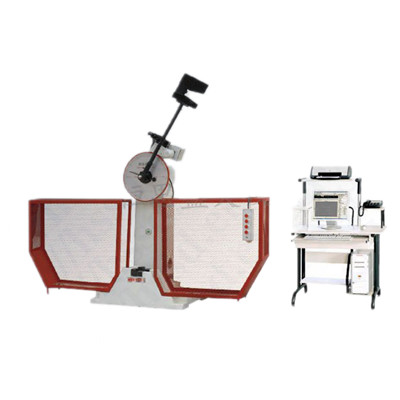

JBW-Z型微机控制全自动冲击试验机用于测定金属材料在动负荷下抵抗冲击的性能,以便判断材料在动负荷下的性质。利用摆锤冲击前位能与冲击后所剩余位能之差在度盘上显示出来的方式,得到试样的吸收功。适用于冲击韧性较大的黑色金属,如钢铁及其合金。
本机为自动控制试验机,自动取摆、送料、定位、冲击、放摆,操作简便。采用气动自动送样,减去每放一次试样需对中一次的麻烦,提高工作效率。在冲断试样后利用剩余能量即自动扬摆,准备做下次冲击试验,所以在连续做冲击试验的试验室和大量做冲击试验的冶金、机械制造厂等部门更能体现其优越性。
本机配有电脑和打印机,具有双显功能。本机采用PLC自动控制和测量,并根据旋编测出的冲断试样后摆锤的反扬角进行运算,自动显示反扬角β值和摆锤对试样所做的吸收功,及冲击韧性ak值,并可通过电脑和专用数据处理与控制软件进行数据编辑和生成试验报告,亦可储存和打印试验数据、三次试验的平均功、及试验时间和序号等内容,还可实现数据远程传输。
本机主体采用铸钢材料,使其在整个试验过程中刚性稳定,抗冲击能力强,不易变形,试验结果准确,使用年限长。采用大扭力离合器和大功率电机,使其在取摆及放摆时更加平稳无振动。
本机按照**标准GB/T 3808-2002《摆锤式冲击试验机的检验》开发生产,按照国标GB/T 229-2007《金属材料夏比摆锤试验方法》对金属材料进行冲击试验,并符合JJG 145-2007《摆锤式冲击试验机检定规程》。如果改变结构形式及更换相关零件,可同时满足美标、欧标ASTM E23,EN 10045,ISO 148,ISO 83等国际相关标准的要求。
二、主要技术规格
规格型号 | JBW-300Z | JBW-500Z |
冲击能量 | 150J、300J | 250J、500J |
显示方式 | 微机屏显 |
摆锤预扬角 | 150° |
摆轴中心**冲击点距离 | 750mm | 800mm |
冲击速度 | 5.2m/s | 5.4m/s |
试样支座跨距 | 40mm |
钳口圆角 | R1-1.5mm |
冲击刀刃圆角 | R2-2.5mm、R8mm |
角度准确性 | 0.1° | 0.1° |
试样规格 | 10×10×55mm |
试样盒容量 | 10个 |
送样对中方式 | 自动 |
电源 | 380V/50Hz/** |
