一、主要介绍
该系列冲击试验机用于测定金属材料在动负荷下抵抗冲击的性能,从而判断材料在动负荷作用下的质量状况。

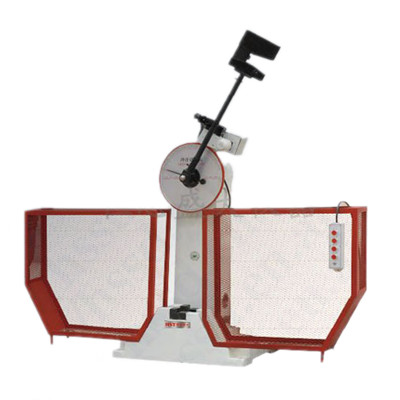

本机为半自动控制试验机,操作简单工作效率高,扬摆、冲击、放摆电器控制,并能利用冲断试样后的剩余能量自动扬摆作好下次试验准备,特别适用于连续做冲击试验的实验室和大量做冲击试验的冶金、机械制造等行业。符合国标GB/T3808-2002《摆锤式冲击试验机的检验》,按国标GB/T229-2007《金属材料夏比摆锤冲击试验方法》对金属材料进行冲击试验。
二、技术特点
1、试验机主机为单支承柱式结构,悬臂式挂摆方式,摆锤锤体U型;
2、冲击刀采用螺钉安装固定,更换简单方便;
3、试样简支梁式支承;
4、主机装有**防护销,并且配备了**防护网;
5、试验机为半自动控制,扬摆、挂摆、冲击、放摆均为电气控制,并能利用冲断试样后的剩余能量自动扬摆做好下次试验准备,特别适用于连续做冲击试验的试验室和大量做冲击试验的冶金、机械制造等部门;
6、试验机符合国标GB/T3803-2002《摆锤式冲击试验机的检验》,按国标GB/T229-2007《金属夏比缺口冲击试验方法》对金属材料进行冲击试验。
三、主要技术参数
型号 | JB-300B | JB-500B |
显示方式 | 度盘显示 | 度盘显示 |
冲击能量 | 150/300J | 250/500J |
摆轴中心**冲击点距离 | 750mm | 800mm |
冲击速度 | 5.2m/s | 5.4 m/s |
摆锤预扬角 | 150° |
试样支座跨距 | 40mm |
钳口圆角 | R1-1.5mm |
冲击刀刃圆角 | R2-2.5mm,R8±0.05mm |
试样尺寸 | 10(7.5、5、2.5)mm×10mm×55mm |
