一、概述
本试验机根据CJ/T3012-1993《铸铁检查井盖》、CJ/T121-2000《再生树脂复合材料检查井盖》和JC889-2001《钢纤维混凝土检查井盖》、GB/T 23857-2009《检查井盖》等行业或**标准设计制作,用于井盖承载能力的试验。其结构性能完全符合试验规范要求。注:HT材料试样只做破坏试验;QT材料试样或其他复合材料做循环、变形、破坏试验。
二、主要技术参数
*大试验力 | 600KN |
有效试验空间 | 1200mm×1200mm |
工作台高度 | 500mm |
力值精度 | ≤±1%(优于1级) |
加载速度调节范围 | 0.1～25KN/s |
变形测量范围 | 0～20mm |
变形测量精度 | 微机采集0.01mm |
活塞行程 | 350mm |
过载保护点 | 超满量程3%自动卸荷 |
载荷指示精度 | 0.1KN |
加载方式 | 电动液压 |
控载方式 | 微机控制与手动无级调速,具有现场编程功能 |
加载介质 | 68#抗磨液压油 |
相关配件 | 配联想品牌电脑,17英寸液晶显示器, HP彩色打印机 |
电机功率 | 0.75KW |
需用电压 | 380V/220V |
主机尺寸 | 1600mm×1200mm×1300mm(长×宽×高) |
主机重量(kg) | 2500 |
三、主要特点
1、主机采用高刚度结构,保证试验过程中的**性。
2、加载油缸上置,工作台高度300mm,便于取放井盖试件。
3、刚性垫块与活塞推出端之间采用球铰式联结,保证井盖与反力板之间接触完全,保证测得承载力的真实性。
4、油缸与活塞间采用特殊材料密封,达到高密封、低摩擦、长寿命之功效。
5、采用专业试验机油泵电机组,低噪音长寿命。
6、选用超精滤油器,保证油路系统内的清洁从而保证控制执行元件的长效工作。
7、电脑自动控制,实时显示当前力值、峰值、试验过程信息等。
8、试验过程实时记录试验曲线,高速采样;
9、数据、报表处理功能,为用户提供了面向图形排版的专用报表编辑工具,具有操作灵活、简单易学的特点能方便的打印试验曲线及试验值;
10、控制模式有等速应力、等速试验力、试验力保持等控制功能以及试验力,试验曲线的屏幕显示功能,试验曲线有力-时间曲线等,控制模式平滑转换。
11、可以现场根据实验需要,用户自行编程,自动闭环控制,循环加载、加载速度、加载波形,总之可以实现国标的每一项指标步骤程序化,使整个过程实现无人工干预的全程自动化。
12、设有过载保护,当力值或位移超出试验机额定理论值,自动卸载或停止试验。
四、整机配置

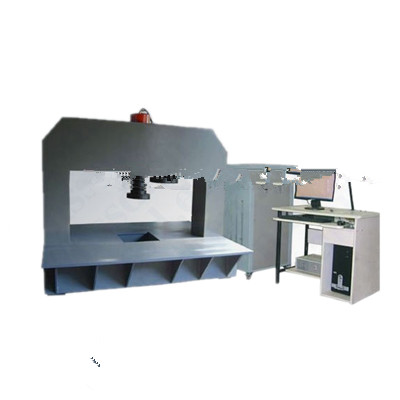

600KN井盖压力试验机主机 | 1台 |
控制油源 | 1台 |
联想电脑,液晶显示器 | 1台 |
HP彩色打印机 | 1台 |
使用说明书、合格证、保修卡、装箱单 | 1套 |
软件安装光盘 | 1张 |
