一、产品概述
THAW系列微机控制弹簧支吊架**测试台主要用于弹簧支吊架、恒力弹簧支吊架、碟簧支吊架、支座装置等相关产品进行力学性能测试。

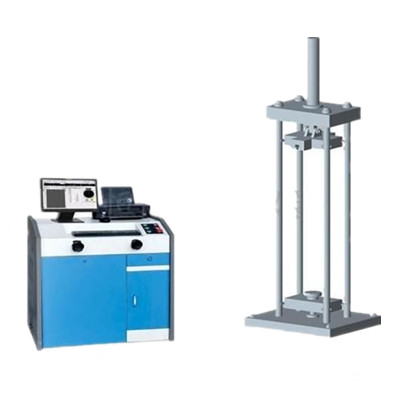

本机由四立柱油缸上置式主机、琴式油源控制柜、试验机测控系统和计算机组成,油泵采用低噪音高性能柱塞泵。拉力、压力检测空间位于主机下部。试验空间的调整及试验力的加载通过移动双向油缸实现。试验过程采用计算机自动控制。轮辐式负荷传感器测力、高精度位移传感器测试样变形量、计算机屏幕实时显示,具有自动存储、打印功能。
二、产品特点
特制超长油缸使弹簧支吊架**测试台可完成对超大变形量试样的准确测试,底座上T型槽可对不对称固定的吊架进行试验。
三、主要技术参数
产品型号 | THAW-300 | THAW-600 | THAW-1000 |
*大试验力 | 300kN | 600kN | 1000kN |
操作软件界面 | WINDOWS操作界面 |
加载方式 | 计算机自动控制加载过程 |
控制方式 | 恒应力、恒变形、恒位移三闭环控制 |
试验力分档 | 全程不分档等效四档 |
试验力有效测量范围 | 2%～**FS |
试验台等级 | 1级 |
试验力测量准确度 | 优于示值的±1% |
变形测量范围 | 0～1000mm |
变形分辨率 | 0.01mm |
变形示值极限误差 | 优于示值的±1% |
油缸行程 | 1000mm或根据用户需求定制 |
*大压缩行程 | 2000mm或根据用户需求定制 |
*大拉伸行程 | 2000mm或根据用户需求定制 |
左右两立柱中心间距 | 1000mm | 1000mm | 1200mm |
前后两立柱中心间距 | 680mm | 680mm | 800mm |
活塞*大移动速度 | 80mm/min |
四、设备配置
弹簧支吊架**试验台主机一台;
琴式油源控制柜一套;
高精度轮辐式负荷传感器一支;
高精度变形测量装置一套;
品牌计算机一台;
彩色喷墨打印机一台;
WINDOWS操作环境下的HST试验机专用高性能测试软件一套;
高性能电液伺服阀及阀块组一套;
HST-AD800全数字数据测控采集系统一套;
高性能电液伺服控制放大器一套。
五、测控软件简介
基于WINDOWS操作平台,软件操作简单、功能强大,人机对话式结构;
同时实时记录力-时间,变形-时间、力-变形试验曲线,可随时切换观察,任意放大缩小,水平或垂直移动,实时高速采样;
试验数据采用标准数据库管理方式,自动保存所有试验数据和曲线;
试验过程中实时显示试验曲线,试验完成后试件的测试数据、曲线和试件信息都会在这操作窗口中显示出来;
可对历史试验数据进行数据库查询,只需输入一定的条件,可以把试验数据立即找到;
只需用鼠标操作就可以对两个采集通道进行调零,系统一般只需一次调零即可,在正常使用情况下,系统会自动回到真正的零点;
可对一批同类试件进行汇总分析,对测控数据进行对比并计算平均值,可以对试件进行成批汇总打印;
提供多种报表打印格式,用户可根据需要编辑任何格式的报表(批量处理、控制编程器、MaxDoc报表处理器、MaxXls报表处理器等)。
