一、主要用途

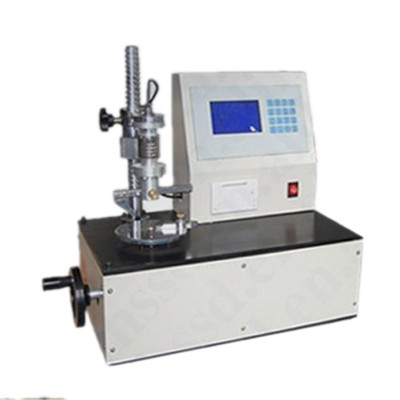

立式手动弹簧扭转试验机适用于扭簧、蜗卷弹簧、弹性元件和摩擦机构的扭转角、扭转力矩的测试。增加相应附件亦可对零部件和构件进行抗扭试验。本机符合《JB/T 9370-1999》、《JJG 269-2006》扭转试验机标准及材料试验方法。可根据**标准及ISO、JIS、ASTM、DIN等国际标准进行试验和提供数据,是工矿企业、技术监督、商检仲裁、科研院所、大专院校、质检单位等部门的理想检测设备。
二、功能特点
采用国外先进技术,全数字放大、采集、闭环控制,使显示稳定、精度高、使用方便。高精密减速机、具有传动平稳、噪音低、速度精度高、调速范围宽、使用寿命长等特点。
1、扭转扭矩、角度为数字显示;
2、液晶屏显示,汉子菜单操作;
3、该机具有峰值保持功能;
4、该机具有过载保护功能;
5、该机具有刚度计算功能;
6、该机具有结果打印功能;
7、该机具有数据查询等功能;
8、手动加荷,左右旋随意选择、操作简单,检测速度快、装夹方便。
三、技术参数
产品型号 | TNZ-S50 | TNZ-S100 | TNZ-S200 | TNZ-S500 | TNZ-S1000 | TNZ-S2000 | TNZ-S5000 |
*大试验力 | 50N.mm | 100N.mm | 200N.mm | 500N.mm | 1000N.mm | 2000N.mm | 5000N.mm |
试验机级别 | 1级 |
试验力*小读数值 | 0.001N.mm | 0.01N.mm | 0.1N.mm |
角度*小读数值 | 0.10 |
扭矩示值相对误差 | ≤±1% |
量程 | 2%-** |
扭矩示值重复性相对误差 | ≤±1% |
扭矩示值零点相对误差 | ≤±0.1% |
试验机有效试验空间 | 70mm |
两夹具中心线同轴度误差 | ≤Φ1mm |
显示系统 | PLC |
加载方式 | 手动 |
**装置 | 应符合JB/T7796—1995的要求 |
电源电压 | AC220V50Hz |
