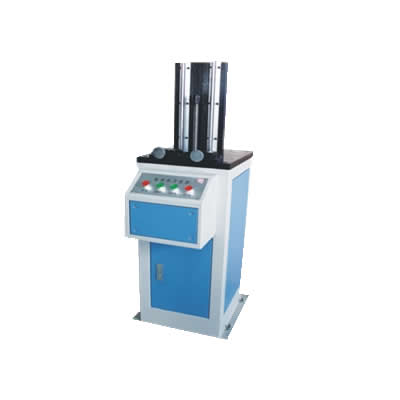

冲击试样缺口拉床具有的性能特点如下:
本机采用高精密滚珠丝杠传动、直线导轨作支撑,这种结构保证了拉刀运行的稳定性及切口的几何精度。本产品配备有双工位拉刀,可同时加工两个试样缺口:一个V型和一个U型(也可两个V型或两个U型缺口)。无论加工V型还是U型缺口都不需要换刀,试样缺口一次加工只需10秒钟,操作简便可靠,加工出的V型和U型缺口可分别满足相关标准要求。
本拉床所配拉刀采用W18Cr4V制造,硬度高,耐磨性好,每把拉刀可加工试样达20,000多个。
冲击试样缺口拉床技术参数:
型号 L72-UV
参数
试样V型缺口形状 2mm(深)45°±2° r=0.25mm±0.025mm
试样U型缺口形状 2mm(深) r=1mm±0.07mm
加工试样尺寸 10×10(7.5或5)×55mm
切削方式 手动
拉刀行程 350mm
拉削速度 2.3m/min
拉刀材质 W18Cr4V
电 源 交流三相五线380V±10% 50Hz 0.4Kw
主机外形尺寸(长×宽×高) 350 mm×570 mm×1250 mm
重 量 180Kg
