性能和特点:

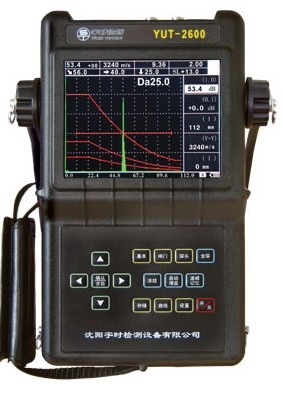

YUT2600数字超声波探伤仪能够快速、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、
气孔、砂眼、夹杂、折叠等的检测、定位,广泛应用于电力、石化、锅炉压力容器、钢结构、军工
、航空航天、铁路交通、汽车、机械等领域。
坚固耐用的YUT2600专为严格的现场环境而设计,国
内独有的全密封设计使它能抵御从海洋到沙漠各种恶劣环境中
的潮湿、风沙、灰尘及其它污染。
全屏显示功能:使回波显示区域覆盖整个屏幕,给工作者带
来*大的视窗感受 。
实心波形显示:增加波形视觉对比度,快速扫查不易漏检。
大容量存储器:可存储高达1000个数据集,包括波形、曲线
、参数等(包含了传统意义上的1000个通道)
测量点选择: 闸门内回波的峰值或前沿 。
回波-回波厚度测量:免去零点校准,并可穿过涂层直接测量
基材净厚度。
波峰记忆:实时包络显示缺陷的*高波,记录缺陷*大值,有
助于缺陷精确定位和快速扫查,还可借助包络波形给缺陷定性
自动增益:自动调整增益到设置的波幅高度 。
报警功能:进波/失波报警。
实时时钟:自动记录存储波形的日期及时间。
显示冻结:随时捕捉波形和声程数据,并可在冻结后移动闸门测量回波参数。
缺陷定位:实时显示声程S、水平X、深度Y、波高H。
缺陷定量:dB差值、SL定量值实时显示。
数字抑制:0-80%,按1%递增,不影响线性与增益。
2个独立的测量闸门,监控回波振幅和声程距离。
横波探伤时二、三次波缺陷深度根据板厚自动计算。
完善的DAC曲线功能,曲线随增益、声程、位移的改变而改变。
可调亮度的真彩TFT液晶显示屏,配有多种色彩方案自由选择。
中文、英文两种操作界面 。
数据通讯:通过RS232接口与计算机通讯,进行波形、数据的传输,实现在计算机上对探伤结果的管理及探伤报告的生
成、打印输出等。
技术参数
项 目 指 标 项 目 指 标
工作频率 (0.5-15)MHz 分辨力 ≥32dB
材料声速 (1000-9999)m/s 动态范围 ≥30dB
工作方式 脉冲回波、双晶 灵敏度余量 ≥55dB (深200mm Φ2平底孔)
脉冲移位 (0-1000)mm 平均电噪电平 ≤10%
探头零点 (0-199.99)us 电池工作时间 >8小时
增益调节 (0-110)dB,(0.1、1、2、6)dB步进 电源 12V DC,220V AC
垂直线性误差 ≤3% 外型尺寸 270mmX190mmX60mm
