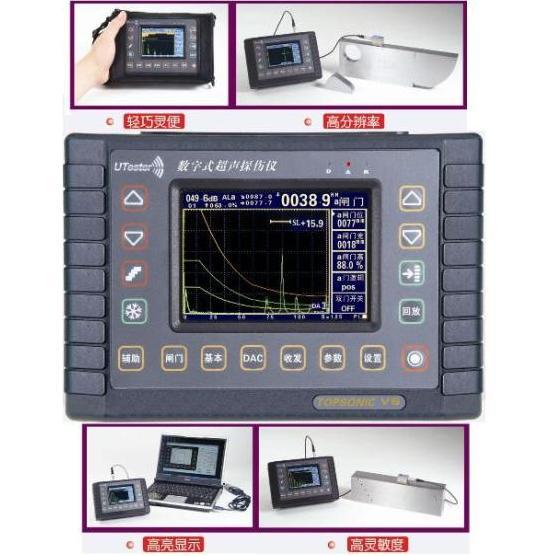

TS-V6(UTester)Mini型数字式超声探伤仪体现了*新的超声探伤仪设计和制造技术。它是一款功能实用、性能**的数字式超声探伤仪,其质量水平不仅符合,而且还超过了国标(JB/T10061-1999)要求。采用国内**创的一体化电路,免维护设计;独具发射脉冲重复频率、幅度和宽度调节功能;高速USB接口系国内**创。完全自主知识产权,便于仪器升级!
功能和特点:
采用国际*先进(国内**创)的工控型CPU系统,双CPU协同工作,仪器控制部分与数据处理独立工作,系统运行高速可靠,现场性能**。
全中文触摸式键盘,直观易记;全中文操作提示,容易掌握,使用方便。
自动测定仪器和探头(含曲面探头)性能,仪器校准自动化,可测量材料厚度和材料声速。日历时钟,仪器能自动记录工作日期和时间。
可扩展**500个频道,多种探伤工艺和探伤标准自动生成,可自由设置各行业探伤工艺标准,现场探伤无需携带试块。
高灵敏度,增益达110dB,回波抑制1～90%任意可调,不影响仪器增益和线性。
DAC、AVG曲线自动生成并能分段制作,取样点不受限制,并可进行补偿与修正。DAC曲线随增益自动浮动随声程自动扩展。可实现指定回波的距离波幅补偿。
缺陷回波参数(距离、水平、垂直、波幅、dB当量、孔径Φ值)实时显示。
具有峰值记忆、回波包络、波形冻结、焊缝截面示意等功能。
进波和失波报警功能,门位、门宽、门高任意可调。
500组探伤工艺和数据存贮,FLASH RAM存储器技术(同黑匣子),离电**保存。
数据处理能力强,可按日期和序号进行检索和处理,可与计算机实现数据通讯。打印报告无需专配打印机。
锂电池供电,低功耗设计,可连续工作5小时以上。低电压工作报警和自动保护关机。
真彩显示,大屏幕、高清晰、宽视角,不受电磁场干扰。在强阳光下无需遮光罩,就能获得满意的观察效果。
超薄(厚仅42mm)、超轻(含电池0.85Kg),小巧精致的玲珑之身,人性设计的舒适手感,使您在探伤时轻松自如,尤其适宜高空作业和移动性大的场合。
主要技术指标:
探头方式:直、斜、双晶、窜透
增益范围:0～110dB(0.1,1.0,2.0,6.0,12.0,20.0dB步进)
探测范围:0.0～6000.0mm
频带宽度:0.5～15.0MHz
水平线性:<0.1%
垂直线性:<3.0%
分 辨 率:>36dB
动态范围:>36dB
灵敏度余量(2.5MHz Φ20):>60dB
闸 门:门位、门宽、门高连续可调
DAC、AVG曲线:任意点,可选择
打印输出:存储波形和数据
显 示 器:夏普4.0"真彩显示320×240
电池工作时间:>5小时
工作温度:-20℃～50℃
电 源:7.2VDC,220VAC
外形尺寸:180(长)×128(宽)×42(厚)(mm)
整机重量:0.85Kg(含电池)
(产品外观及配置以实物为准)
