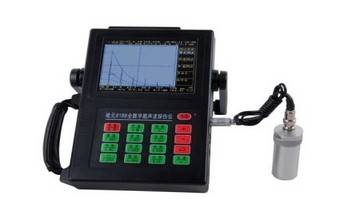

AYUT-8188D型电力专用探伤仪
国际国内先导:
※多通道电力金属及非金属(绝缘子、橡胶、石英、塑料等)系统探伤软件(含全套电力*新国内探测规程);
※探伤全过程动态波形记录存储,可回放比对,从根本上解决了漏检及误判的现象,也彻底淘汰了原有的静态波形单一存储的不直观问题。
※ 纳米技术点触按键,全中文菜单式操作界面及图形提示,间洁明了。
※彩色显示功能(背景、波形、闸门、曲线和报警数值),低功耗、高速、高亮、高分辨率真彩液晶显示,室外强光下正常工作,背景色及波形颜色自由调节,屏幕亮度自由调节;
※强大的仪器硬件平台,防磁、防静电高标准设计、全进口内置器件。
※ 表面裂纹多点测深功能,克服了原始的超声波对绝缘子/瓷瓶表面裂纹的无法解决的问题;
※ 进失波双闸门控制,DAC门,直方门位、门宽和门高可任意调节,可自由设定声光报警,同时显示闸门中波的声程、距离、振幅、缺陷当量数值;
※ 全进口高性能大容量无记忆效应安保锂电池,自动保护充电,可连续工作12小时以上,可自由拆卸,可脱机独立充放电。
※ 100组独立探伤通道自由调用,全自动测试探头零点、声速及K值(角度)并实时自动保存。
※ 仪器自带当前国际国内超声波探伤标准(电力专用标准等)供用户自由选择,用户还可以自由设定相应的探伤标准。
※ 大容量存储器,10000幅以上波形数据空间,军工级黑闸子功能,数据**丢失。
※ 自动生成DAC、AVG、TCG曲线,随增益、声程自动扩展,取样点不受限制,并可直接调节相应的补偿数据及波形高度,可进行自动浮点修正。
※ 缺陷回波(水平、垂直、距离、波幅、dB当量、孔径Ф值),随采样点适时显示,并可进行曲面修正。
※ 进波、失波检测、射频检波**扫描检测。
※支持B-扫描功能,实时描述缺陷横截面。
※重复频率多元可调,用户根据探伤速度自由选择。
※ 多种(USB高速接口、SD卡转接、LAN网络传输、RS232串口)计算机双向通讯手段,VGA输出可外接显示器,可自由编辑探伤报告格式,自由选择存储及打印方式。
※ 超薄、超轻,探伤轻松自如,适宜移动作业及野外高空作业。
工作模式:单/双/穿透/表面波/爬坡/可变角度等
检波方式:RF/全波(射频)/正/负半波整流
阻尼:高、中、低阻尼(200pF/1nF)自动匹配
包络:全过程自动搜索记忆及动态记忆
抑制:0-99%线性抑制
尺寸:240×160×48mm
重量:1.18Kg
主要技术参数:
●可变多向测试:10-360度
●声程测量:数字显示声程。初始波与**个波之间、或两个波之间,可选择闸门中的回波前沿或峰值
●测量分辨率:0～99.99mm时为0.01mm;100～999.9mm时为0.1mm;1000mm以上为1mm
●显示延迟:-10～1000 mm
●探头延迟:0～200/400 us
●工作频率:非金属0.25～120MHz /金属0.2～1MHz/0.5～4MHz/0.8～8MHz/2～20MHz
● 扫描(检测)范围:0.1～15000mm(1m/s步进连续可调)
●声速范围:0～9990m/s
● 增益范围:0-120dB(0.1/2.0/6.0dB步径)
● 动态范围:≥36dB
● 垂直线性:<1%
● 水平线性:<0.1%
● 分辨力:>45dB
● 灵敏度余量:>65dB
● 电噪声电平:≤8%
