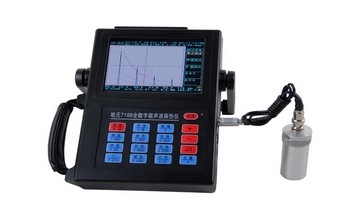

AYUT7188型全数字超声波探伤仪
功能和特点:
◆全过程动态记录,整个探伤过程动态波形彻底回放,从根本上解决了漏检误判现象.
◆采用高速、高亮TFT真彩大屏幕液晶显示屏,抗电磁、静电干扰,高清晰宽视角、强光下正常工作。
◆全封闭式中文触摸式键盘,直观易记,操作过程全中文提示及图形显示,简便易学。
◆全中文菜单式操作系统。
◆仪器和探头性能自动测定,可自动测量厚度、材料声速以及各类探头参数(K值、前沿等)。
◆90个独立探伤通道自由切换,可满足繁杂的探伤数据整理,可根据实际工件生成自定义探伤工艺,现场探伤无需携带试块。
◆自动生成DAC、AVG曲线,随增益、声程自动扩展,取样点不受限制,并可直接调节相应的补偿数据及波形高度,可进行自动浮点修正。
◆缺陷回波(水平、垂直、距离、波幅、dB当量、孔径Ф值)随采样点适时显示,强大的辅助剖面解析功能。
◆缺陷回波自动报警,门位、门宽和门高可任意调节。
◆缺陷回波变色、峰值记忆、包络功能、波高抑制等功能使得探伤更加容易。
◆4000幅以上探伤数据存贮,可任意调用或编缉。
◆一键式系统恢复功能。
◆使用进口**电池,自动保护充电,可自由拆卸,可单独充放电、可连续工作8小时以上。
◆仪器内置软件具有各种探伤标准,探头性能预置全自动测试等多种功能。
◆探伤报告格式可在计算机上自由编辑,采用U盘转接,可与PC机直接通迅或SD卡转接。可完成屏幕和存储数据的打印或计算机通讯(支持Windows)、拷贝,更为贴切实用。
◆超薄、超轻(含电池1.18Kg),探伤轻松自如,适宜移动作业及野外高空作业。
工作模式:单/双/穿透/表面波
阻尼:50/100/400Ω自动匹配
包络:自动搜索记忆
时钟:自行设定
抑制:0-99%线性抑制
环境温度:-20～50℃
相对湿度:20～95%RH
尺寸:240×160×48mm
重量:1.18Kg
主要技术参数:
● 简谐振荡波形:速比扫描
●工作频率:0～20MHz
● 扫描范围:0.1～15000mm
● 增益范围:0-120dB(0.1/2.0/6.0dB步径)
● 动态范围:≥30dB
● 垂直线性:<3%
● 水平线性:<0.1%
● 分辨率:>40dB
● 灵敏度余量:>62dB
● 电噪声电平:<10%
