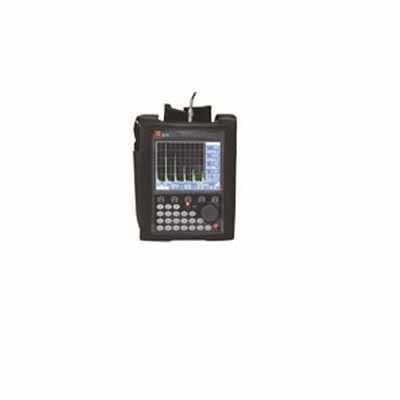

LKUT930是一款便携式、全数字式超声波探伤仪,能够快速、无损伤、精确地进行工件内部多种缺陷(焊接、裂纹、夹杂、气孔等)的检测、定位和评估。既可以用于实验室,也可以用于工程现场。本仪器能够广泛地应用在制造业、钢铁冶金业、金属加工业、化工业等需要缺陷检测和质量控制的领域,也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役**检查与寿命评估。
**提示:
◇本仪器为工业超声波无损探伤设备,不可以用于医疗检测;
◇使用本仪器的人员**须具备专业无损检测知识,以保证**操作;
◇本仪器**须在仪器允许的环境条件下使用,尤其不可在强磁场、强腐蚀的环境下使用;
◇在使用过程中请按照本手册的介绍正确使用,保证**操作,避免不**要的损失;
◇出现故障请与本公司联系,切勿自行拆卸修理。
型号 | LKUT930 |
显示屏 | TFT |
DAC曲线 | ● |
AVG曲线 | ● |
内置标准 | ● |
闸门报警 | ● |
曲线报警 | ● |
波形冻结 | ● |
通道 | 100 |
波形 | 1000 |
录像 | 5min×20 60min×1 |
自动校准 | ● |
脉冲幅度 | 可调 |
噪声抑制 | ● |
波峰记忆 | ● |
回波包络 | ● |
厚度B扫 | ● |
颜色B扫 | ● |
自动增益 | ● |
回波编码 | ● |
计算孔径 | ● |
焊缝图示 | ● |
裂纹测深 | ● |
曲面修正 | ● |
PC软件 | ● |
电池模块 | 2 |
LKUT930全数字式超声波裂缝探伤仪技术参数:
检测范围 | 0～25000mm |
声速范围 | 400～20000m/s |
增益范围 | 0dB～110dB |
显示延迟 | -20μs～+3400μs |
探头零偏 | 0μs～99.99μs |
工作频率 | 0.2～20MHz |
电噪声水平 | ≤10% |
探头阻尼 | 100Ω、150Ω、200Ω、500Ω |
重复频率 | 10～2000Hz |
灵敏度余量 | >62dB(深200mm,Ф2平底孔) |
分辨力 | >40dB(5P14) |
线性抑制 | 0～80%(数字抑制) |
垂直线性误差 | ≤3% |
水平线性误差 | ≤0.1% |
动态范围 | ≥32dB |
脉冲类型 | 方波 |
脉冲强度 | 多级可调 |
脉冲宽度 | 自动匹配/ 50～1000ns |
环境温度 | -10℃～﹢50℃ |
环境湿度 | 20%～95%RH |
工作时间 | ≥ 20 hours |
电源电压 | DC:8.4V; AC:220V |
尺寸 | 220×175×59(mm) |
重量 | 1.3 kg(含电池) |
