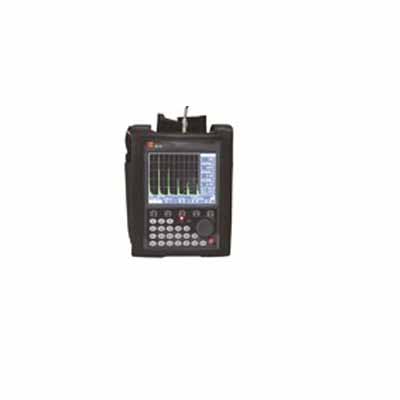

LKUT910型超声波探伤仪性能特点:
10个独立探伤通道,可自由设置和存储多种探伤工艺和标准
方波脉冲发生器:脉宽可调,适用于探测不同材料,不同深度工件的缺陷;
DAC曲线制作;
发射脉冲频率可调,*大可达2000次/秒
5.7寸TFT彩屏显示,用户可以按照环境自行设置屏幕颜色
单探头、双探头、穿透等多种探伤工作方式
正半波、负半波、全波、射频共4种检波方式
拥有直探头、斜探头自动校准功能,使用简单方便;
具有双闸门捕捉波形功能,
实时检索缺陷*高波,记录缺陷*大值
缺陷波峰记忆等功能,辅助对缺陷定性判断
可设置闸门、曲线的进波、失波等多种条件的声光报警
主菜单,子菜单在同一窗口显示。一目了然,操作简单,方便寻找
主要功能均通过快捷键实现快速进入,飞梭旋轮方便快速调整设置
多种行业报告可选:
数据可通过USB2.0接口导入计算机
大容量锂电池可保证续航20个小时以上,可随时更换电池
备用电池可单独充电,主机工作时可给电池充电
可用腕带单手持机操作,也可通过背带挂在胸前操作
防护等级IP53,可在滴水环境或小雨中使用
LKUT910型超声波探伤仪技术参数:
检测范围 | 0～6000mm |
声速范围 | 1000 m/s～9999m/s |
增益范围 | 0dB——110dB |
显示延迟 | -20μs——+3400μs |
探头零偏 | 0μs——99.99μs |
工作频率 | 0.2MHz——10 MHz |
电噪声水平 | ≤10% |
探头阻尼 | 100Ω、150Ω、200Ω、500Ω共4档可调 |
重复频率 | 10～2000Hz |
灵敏度余量 | >62dB |
分辨力 | >40dB(5P14) |
线性抑制 | 0～80%(数字抑制) |
垂直线性误差 | ≤3% |
水平线性误差 | ≤0.1% |
动态范围 | ≥32dB |
脉冲类型 | 方波 |
脉冲强度 | 固定 |
脉冲宽度 | 50ns——300ns |
电源 | 12×3.7V(锂电池) |
环境温度 | -20℃——50℃ |
环境湿度 | 20%——90%RH |
| LKUT910 | LKUT920/LKUT930 |
DAC曲线 | √ | √ |
AVG曲线 | √ | √ |
内置标准 | √ | √ |
闸门报警 | √ | √ |
闸门捕捉 | ╳ | ╳ |
曲线报警 | √ | √ |
波形冻结 | √ | √ |
通道数 | 10 | 100 |
波形数 | 100 | 1000 |
录像时长 | 5×10min | |
自动校准 | √ | √ |
噪声抑制 | √ | √ |
波峰记忆 | √ | √ |
回波包络 | √ | √ |
厚度B扫 | √ | √ |
颜色B扫 | ╳ | √ |
灰度B扫 | ╳ | ╳ |
自动增益 | √ | √ |
回波编码 | ╳ | 背景 |
计算孔径 | ╳ | √ |
焊缝图示 | ╳ | √ |
裂纹测深 | ╳ | √ |
薄板增强 | ╳ | ╳ |
曲面修正 | ╳ | √ |
dBref | ╳ | ╳ |
TCG | ╳ | ╳ |
AWS | √ | √ |
内存容量 | 1G | 1G |
中英双语 | ╳ | ╳ |
固件升级 | 返厂 | 返厂 |
管理软件 | √ | √ |
电池数量 | 1 | 2 |
