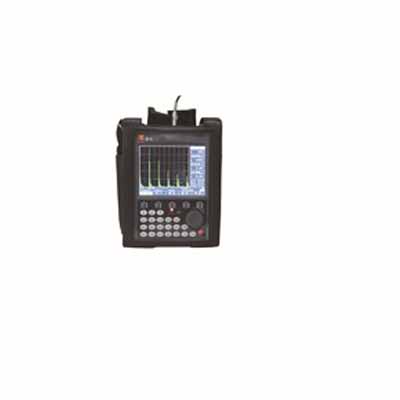

LKUT920超声波探伤仪性能特点:
o 100组独立探伤通道,可自由设置和存储多种探伤工艺内存1000幅波形信号图,实现存储、读出浏览,单幅打印,连续打印和通讯传输的计算机管理。
o 兼容单晶直、单晶斜、双晶、透射多种探头
o DGS(AVG)曲线适用于锻件等工件的探伤;
o 实时动态彩色录像,可录制1段60分钟录像,5段20分钟录像。
o 5.7寸TFT彩屏显示,用户可以按照环境自行设置屏幕颜色
o 正半波、负半波、全波、射频共4种检波方式
o 拥有直探头、斜探头自动校准功能
o 具备闸门内峰值自动捕捉功能;
o 具备回波包络,方便操作人员测试探头K值,并方便人工经验判断缺陷性质;实时检索缺陷*高波,记录缺陷*大值
o 对缺陷回波进行波峰轨迹描绘、波峰记忆等功能,辅助对缺陷定性判断
o 可设置闸门、曲线的进波、失波等多种条件的声光报警
o 主菜单,子菜单在同一窗口显示。一目了然,操作简单,方便寻找
o 主要功能均通过快捷键实现快速进入,飞梭旋轮方便快速调整设置
o 多种行业报告可选
o A扫描、B颜色扫描和B厚度扫描共3种扫描方式;
o 数据可通过USB2.0接口导入计算机
o 大容量锂电池可保证续航20个小时以上,可随时更换电池
o 电池可单独充电,主机工作时可给电池充电
o 可用腕带单手持机操作,也可通过背带挂在胸前操作
o 防护等级IP53,可在滴水环境或小雨中使用
LKUT920超声波探伤仪技术参数 :
检测范围:0～25000mm
线性抑制:0～80%
采样频率:100MHz
声速范围:400～20000m/s
垂直线性误差:≤3%
增益范围:0dB～110dB
水平线性误差:≤0.1%
显示延迟:-20μs～+3400μs
动态范围:≥32dB
探头零偏:0μs～99.99μs
脉冲类型:方波
探头频率:0.2MHz～15MHz
脉冲强度:8档可调
探头阻尼:100Ω、150Ω、200Ω、500Ω
脉冲宽度自动匹配:50～1000ns
重复频率:10Hz～2000Hz
电源:12×3.7V(锂电池)
灵敏度余量:>62dB
环境温度:-20℃～50℃
分辨力:>40dB(5P14)
环境湿度:20%～95%RH
| LKUT910 | LKUT920/LKUT930 |
DAC曲线 | √ | √ |
AVG曲线 | √ | √ |
内置标准 | √ | √ |
闸门报警 | √ | √ |
闸门捕捉 | ╳ | ╳ |
曲线报警 | √ | √ |
波形冻结 | √ | √ |
通道数 | 10 | 100 |
波形数 | 100 | 1000 |
录像时长 | 5×10min | |
自动校准 | √ | √ |
噪声抑制 | √ | √ |
波峰记忆 | √ | √ |
回波包络 | √ | √ |
厚度B扫 | √ | √ |
颜色B扫 | ╳ | √ |
灰度B扫 | ╳ | ╳ |
自动增益 | √ | √ |
回波编码 | ╳ | 背景 |
计算孔径 | ╳ | √ |
焊缝图示 | ╳ | √ |
裂纹测深 | ╳ | √ |
薄板增强 | ╳ | ╳ |
曲面修正 | ╳ | √ |
dBref | ╳ | ╳ |
TCG | ╳ | ╳ |
AWS | √ | √ |
内存容量 | 1G | 1G |
中英双语 | ╳ | ╳ |
固件升级 | 返厂 | 返厂 |
管理软件 | √ | √ |
电池数量 | 1 | 2 |
