性能和特点:

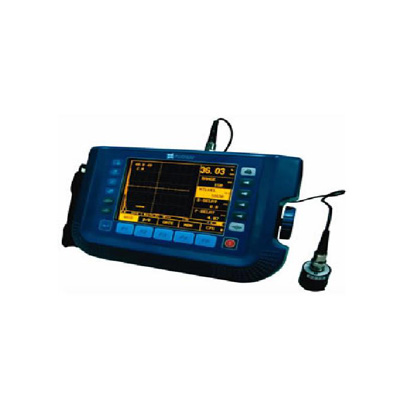

TUD320数字化智能超声波探伤仪采用彩色高速宽温工业级TFT_LCD液晶显示屏,**国内的技术设计,检测速度快、精度高、波形稳定。该仪器可用于多种材料内部缺陷的检测,如钢、铜、铝、铸锻件、以及金属焊缝等等,可有效检测出气孔、裂纹、疏松、夹杂、未融合、未焊透等缺陷。广泛应用于航空航天、石油化工、冶金电力、铁路交通、锅炉压力容器、钢结构、机械加工等领域的在役**检查、寿命评估、质量控制等。
超大彩屏——彩色高速宽温工业级TFT_LCD液晶显示,多种颜色选择,适用于不
同的光线条件,背光连续可调。
高采样率——10位高速实时采样,较8位采样测值更加精确
曲面校正——便于对非规则材料和小管径管件进行检测
双模曲线——DAC曲线、DGS曲线两种模式可选
电量监控——以百分比的形式显示电量,方便监测,并具有过充过放保护
方便通用——可以自由设置各行业探伤工艺标准,现场探伤无需携带试块。
B-扫描——可显示工件缺陷形状,完备的焊缝和工件剖面显示,使探伤更具权威。
打印功能—直接驱动打印机,打印厚度报告与波幅曲线。
PC通讯—测量数据和系统设置参数直接上传,探伤报告自动生成。
技术参数:
扫描范围(mm):2.5～5000
脉冲移位(ms):-20～+3400
探头零点:0.0～99.99
材料声速:1000～9999
工作方式:单探头(收、发),双探头(一收一发),透射(透射探头)
频率范围(MHz):低频0.2–1、中频0.5–4 、高频3–15三档可选
增益调节(dB):0～110 调节步距:0.0,0.2,0.5,1,2,6,12
垂直线性误差:垂直线性误差不大于3%
水平线性误差:在扫描范围内,不大于0.2%
探伤灵敏度余量:350dB
动态范围:332dB
探伤通道:10个
外型尺寸(mm):243×173×70
重量(kg):1.5
基本配置:
1.主机
2. 3A/9V电源适配器
3.探头连接电缆
4.直探头2.5MHz20
5.斜探头5MHz8×9K2
6.耦合剂
7.背带
