性能和特点:在油气、航天、电力、以及汽车行业各种苛刻的检测环境下,USM Go的设计使得操作更为简便,即使是长时间操作也能轻松完成。USM Go可加装测厚仪选项,具有DMS Go测厚仪的功能。
基本型-USM Go Basic
以*符合人体工程学的方式检测缺陷
利用人体工程的优化结构设计,单手操作 www.dingzhi18.com
重量仅为0.845公斤
大LCD显示屏
屏幕翻转显示功能
在恶劣环境中
橡胶保护套
冲击和振动试验验证
IP67防护等级
数据处理方面
USB接口
标准SD卡
AWS型-USM Go AWS
在USM Go基本型探伤仪的基础上增加了
AWS曲线功能
符合AWS D1.1 标准
DAC型-USM Go DAC
在USM Go AWS型探伤仪的基础上增加了
DAC曲线功能,符合EN1713、ASME和JIS标准
焊缝检测
三角投影曲率修正
彩色半跨距
可定制偏移量的多重DAC
TCG曲线操作
高衰减材料可达120dB/S
**型-USM Go Advanced
在USM Go DAC型的基础上增加了
DGS功能,符合EN1712
手动连续调节脉冲重复频率 www.dingzhi18.com
幻象波脉冲重复频率
方波发生器

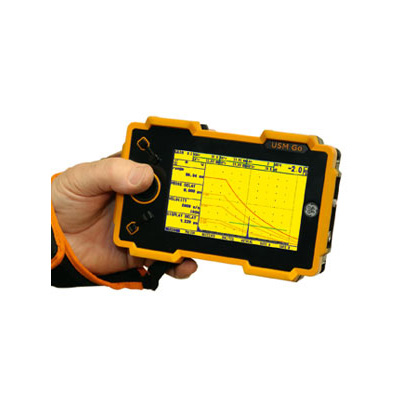

仪器显著的特点
USM Go超声波探伤仪尺寸小,重量轻;
单手操作,可腾出另一只手进行其他作业。配备来自GE生产的RVI设备上的感压,导航功能的操纵杆。 所有控制键一只手便可接触到,用户也可根据个人喜好定义四个功能键;
坚固的铸模橡胶外壳可承受*恶劣的环境。仪器防尘-防水,符合IP 67而且通过了冲击和振动测试;
便于读取的显示屏,屏幕大小符合人体工程学设计,有助于降低眼睛疲劳,显示屏像素为800x480;
脉冲重复频率调节范围广。这使USM Go可使用低脉冲重复频率来检测锻件中的夹渣和气孔。同时,当需要快速和定期扫描焊缝时,可调节为高脉冲重复频率,从而减少检测时间;
电池操作时间长达5.5小时
应用范围广
USM Go适用于整个工业和处理系统,包括从航空航天到电力,从汽车行业到油气行业的探伤应用。
应用包括:
焊缝检测
锻件和铸件检测
铁轨检测
复合材料检测
技术参数:检测范围:14016mm(钢中纵波)
频率范围:0.5～20MHz自由匹配
增益:0～110dB
扫描延迟:-10～1000mm
脉冲模式:标准的模拟尖脉冲,可选方波(**型)
脉冲电压(方波模式):120～300V,10V步进
脉冲宽度(方波模式):30ns～500ns,20ns步进
脉冲幅度(尖波模式):低120V,高300V
阻尼强度;50Ω/1000Ω
脉冲重复频率:在15Hz～2000Hz之间自动优化,三种自动调节模式:自动低、自动中、自动高;可选手动调整PRF选件,在15Hz～2000Hz范围内调整,5Hz步进
闸门:两个闸门
检波模式:RF/全波/正半波/负半波
显示屏:800x480象素5.0英寸LCD显示屏,有效面积108mmx64.8mm
存储:2G SD卡,JEPG格式
接口:Mini USB和标准SD卡插槽
探头连接:2xLemo 00
语言:中文、英语、俄语、葡萄牙语、意大利语、波兰语、捷克语、德语、法语、西班牙语、日语
电池:锂电池,可连续使用5.5小时,按比例指示剩余操作时间
工作温度;0～55℃
尺寸:175mmx111mmx50mm
重量:0.845公斤(包括电池)
选项
AWS选项:符合AWS D1.1结构焊缝标准
DAC选项:符合EN1712-1713-1714、ASME&ASMEIII、JIS Z3060兼容
DGS选项:符合EN-1712
内置数据记录器:用户自定义和二维文件创建
方波;120V～300V
手动调节PRF和幻象波选项:在15Hz～2000Hz范围内调整,5Hz步进;幻象波指示帮助识别在厚材料中由于多次发射产生的幻象波
测厚选项:可加装DMS Go测厚仪选项
