性能和特点:

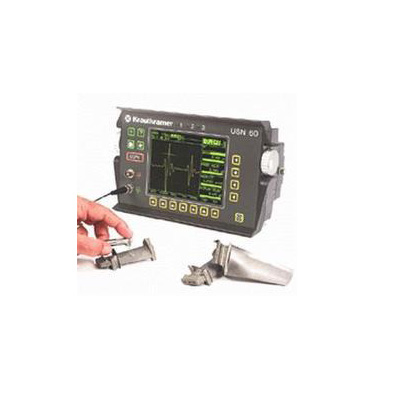

USN60既有数字设计的众多优点,又兼具以前只有在模拟CRT显示中才能获得的详细动态回波信息。与众不同的信号处理技术,可以显示波形强度变化等A扫描信息,将数字仪器久违的"模拟图像&性能"又重新带回到您面前。高分辨率(640x480pixels)彩色液晶显示,60Hz刷新率和实时测量技术,能为液浸法和焊接检测提供快捷流畅的显示。两个独立的缺陷闸门,界面闸门选项,6KHz脉冲重复频率,实时TTL和模拟输出,让USN60具有广阔的检测应用范围。独特的智能观察功能更可为关键扫查和旋转工件扫查显示*重要的信息。
USN60的质量,经久耐用、可靠性和便于操作的优点,满足了您对K.K公司USN仪器系列的期待。从野外操作到高分辨率薄壁测量,从大工件检测到液浸法系统的工作,USN60拓宽了便携式超探仪的应用范围。
鲜艳的色彩
可从四种彩色中选择适合当照条件和个人喜好的颜色
八种A扫描颜色选择,能减轻视疲劳
亮度调节确保在任何光照条件下都易于观察
带颜色的闸门和闸门功能更容易识别和快速调节
数字化优点
四种冻结模式,达到波形评价和比较的*佳状态
带曲率校正的三角法缺陷定位计算
冻结后模式支持冻结回波的时基调整
四个数字显示格和大显示格能同时显示用户选择的A扫描信息
疑问键随时提供帮助信息
存储约250组仪器设置或带A扫描的检测结果
报告输出配合多种打印机,包括HPDesk jet和Laser jet及EPSONFX/LX
升级CD可帮助客户通过AGFA公司的网页完成操作软件的升级
模拟性能和系统能力
高分辨率(640×480pixels)彩色液晶显示
15Hz到6KHz脉冲重复频率
智能观察功能
"Sparkle"功能能像模拟仪器一样显示波形的强度变化
RF显示模式
实时模拟和TTL输出,能处理许多系统应用的问题
250KHz到25MHz频带宽度,有8种可选频率范围匹配探头
用户喜爱的特点
快速旋钮调节
自动校正功能
4种阻尼设置,配合探头达到*佳效果
声程范围,从1mm到27940mm,覆盖薄壁到大声程工件
65种材料声速可选
界面波到1次波或多次回波厚度测量
连电池重量仅3公斤
技术参数:
检测范围:1～27940mm(铁)连续可调或在预置范围内可调
声速范围:250～16000m/s,连续可调,1m/s步进,65种材料声速可选
显示延迟:-20～3498us
探头延迟:0～999.9us
阻尼:50、75、150、1000Ω
测试模式:脉冲回波法,双晶法和穿透法
脉冲发生器:方波脉冲
脉冲电压(方波脉冲模式):50～450v,步进为10v
脉冲宽度(方波脉冲模式):50～1000ns,步进为10ns
脉冲能量(方波脉冲模式):低、高
脉冲重复频率:15～6000Hz,自动低、自动高和手动调节
增益:110dB,以0.1/0.5/1/2/6dB为单位分级调节;用户可自己定义,可锁定
频率范围;0.25～25MHz,有10种设置可供选择
闸门监视器:两个独立的闸门
声程测量:始波****回波,可选择前沿或峰值多回波
整流:RF/全波/正/负半波整流
抑制:0～80%,线性
单位:公英制可选
输出:TTL报警信号/模拟输出/RS232输出
显示屏:98x113mm,640x480象素VGA,4种颜色可选,8种A扫描颜色可选,带背光,可调节明暗度
A扫描尺寸:标准440x401象素,或440x201象素
A扫描刷新频率:60Hz
数据存储:*少200组数据,包括仪器的操作参数和A扫描,可保存2年
厚度值存储:*多99999个厚度值
语言:德语、英语、法语、意大利语、葡萄牙语、西班牙语、丹麦语、瑞典语、挪威语、芬兰语、荷兰语、罗马尼亚、捷克、斯洛文尼亚
探头连接:Lemo或BNC接口
键盘:国际标准键盘
电源:6个NiMH(9Ah)电池,可工作6小时
工作温度:0～55℃
存储温度:-25～70℃(不带电池)
尺寸和重量:282x150x159mm,3kg
