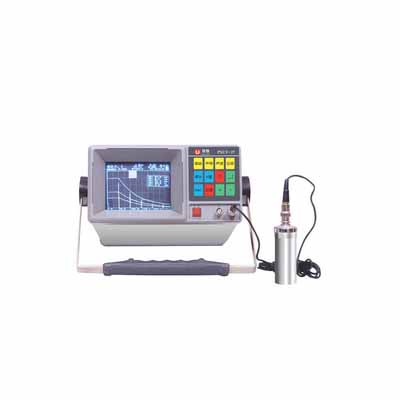

PXUT-27型全数字智能超声波探伤仪,采用先进的数字集成技术,各项性能指标达到国内先进水平,仪器功能齐全,性能稳定,操作简便,价格与模拟仪器相当,具有很强的实用性。
功能特点:
● 全中文显示及提示。操作过程中的每一步均有中文操作提示,说明当前的操作状态。
● 采用国际流行的大屏幕、高亮度黑白显示器,对比度好、亮度高、视野大、不刺眼,为用户提供舒适的视觉效果。
● 四个独立探伤通道(可扩展),多种探伤工艺和标准自动生成,可自由设置各行业探伤工艺标准,现场探伤无需携带试块。
● 实际使用时无需调节水平扫描,仪器自动显示回波位置、幅度等数据,大大方便用户。
● 自动制作DAC曲线,取样点不受限制。自动制作判废线、测长线、定量线,并自动存储于仪器中,仪器对DAC曲线可进行灵敏度补偿与修正。
● 采用当代先进的集成电路,低功耗设计并配置高容量镍氢(NiMH)电池,可连续工作6小时以上。
指标参数:
项目 | 指标 | 项目 | 指标 |
增益范围 | 100dB
0.1,2.0,6.0dB步进 | 闸 门
(声音报警) | 进波门高度、宽度、位置连续可调 |
频带宽度 | 0.4～15.0MHz | DAC曲线 | 任意点,可选择 |
探测范围 | 0～5000.0mm | 工作通道 | 4个(可扩展) |
探头方式 | 单晶,双晶,穿透 | 抑制范围 | 0~99% |
声程位移 | 0～2000.0mm | 打印输出 | 屏幕和存储数据 |
动态范围 | >30dB | 显像尺寸 | 5.5”CRT |
分辨力 | >30dB | 工作时间 | >6小时 |
灵敏度余量(2.5MHz Ф20) | >60dB | 工作温度 | -20℃～50℃ |
垂直线性 | <3% | 外形尺寸
(mm) | 100(高)×210(宽)×260(厚) |
水平线性 | <0.5% | 电 源 | 12VDC,220VAC |
