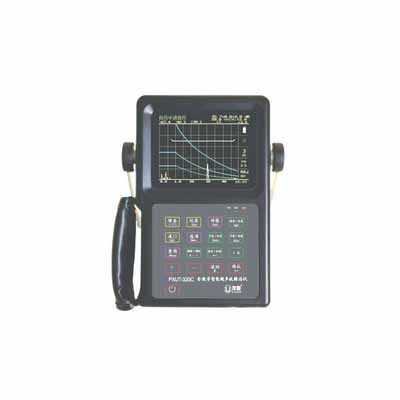

PXUT-320C型全数字智能超声波探伤仪,采用先进的数字集成技术和新型TFT彩色显示器,仪器功能实用,性能稳定,操作简便,价格实惠,是一款性能价格比优异的笔记本式全数字智能超声波探伤仪。
功能特点:
● 全中文轻触式键盘,操作过程全中文提示,操作方法与传统模拟探伤仪类似,用户只需阅读说明书数分钟,便能掌握仪器操作;
● 十个独立探伤通道(可扩展),可自由设置和存储多种探伤工艺和标准,现场探伤无需携带试块,使用灵活方便,工作效率高。
● 可测量材料厚度、材料声速和折射角。
● DAC曲线自动生成,自动制作判废线、测长线、定量线,并自动存储于仪器中。
● 实际使用时无须调节水平扫描,仪器自动实时显示缺陷回波位置(水平、垂直、距离)、幅度及当量等数据,探伤结果一目了然。
● 闸门报警,门位、门宽、门高任意可调。
● 500幅探伤数据存储,可回到办公室打印探伤报告,检测报告**规范。关机后,仍能长期保持探伤数据。
● 数据处理能力强,可对存储数据进行检索、打印及计算机数据通讯和管理。
● 按日期、工件编号和序号进行检索和处理,高可靠数据保护,高速数据接口,快速实现报告打印。
● 低功耗设计,可连续工作6小时以上。低电压工作报警和自动保护关机。
● TFT真彩显示,抗电磁干扰,屏幕大、亮度高、对比度强、分辨率高、视野宽、不伤眼。
● 高容量锂电池,重量轻,带电池仅1.6Kg,体积小,如同一本笔记本,携带使用轻松自如。
● 可外接U盘,实时连续记录动态波形。
指标参数:
项目 | 指标 | 项目 | 指标 |
增益范围 | 110dB 0.1,1.0,2.0,6.0
步进 | 闸门 | 进波门、失波门连续可调 |
频带宽度 | 0.4～15.0MHz | 采样频率 | 125MHz(硬件实时采样) |
探测范围 | 0~5000mm(钢中纵波) | 声程位移 | 0~4800mm(钢中纵波) |
探头方式 | 单晶,双晶,穿透 | 显像尺寸 | 5.7”TFT LCD |
水平线性 | ≤0.3% | 工作时间 | ≥6小时 |
垂直线性 | ≤3% | 工作温度 | -20℃～50℃ |
分辨力 | ≥30dB | 电源 | 16VDC,220VAC |
灵敏度余量(2.5MHz Ф20) | ≥60dB | 外形尺寸
(mm) | 250(高)×140(宽)×50(厚) |
动态范围 | ≥32dB | 整机重量 | 1.6Kg(带锂电池) |
