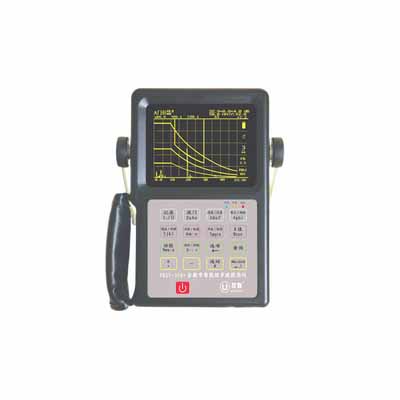

PXUT-350+型全数字智能超声波探伤仪,采用新型超大屏幕高亮度EL显示器,仪器造型优美,体积小巧,屏幕超大,强光下无需遮光能清晰显示,仪器功能强劲,性能稳定,操作简便,是一款先进的笔记本式超声波探伤仪。
功能特点:
● 全中文轻触式键盘,全中文操作提示,掌握容易,使用方便。
● 日历时钟,仪器自动记录工作日期和时间。
● 10个独立探伤通道(可扩展),可自由设置和存贮多种探伤工艺和标准,现场探伤无需携带试块。
● 可自动测定仪器和探头技术参数并能存储和打印测试结果,可测量材料厚度和材料声。
● DAC曲线自动生成并能分段制作,取样点不受限制,DAC曲线随增益自动浮动随声程自动扩展。
● 曲线自动生成,AVG曲线随增益自动浮动随声程自动扩展,可自动完成缺陷定量的平底孔转换。
● 缺陷回波参数(距离、水平、垂直、波幅、dB当量、孔径值)实时显示。
● 可利用端点衍射波实现缺陷裂纹的自动测高。
● 进波和失波报警,门位、门宽、门高任意可调。
● 具有峰值记忆、回波包络、波形冻结、焊缝图示等强大功能。
● 400组探伤工艺和数据存储,高可靠数据保护确保存储数据不丢失。数据处理能力强,可按日期、工件编号和序号进行检索和处理。
● 可与计算机实现数据通讯。支持Epson C61系列,LQ1600K等多种打印机。
● 低功耗设计,可连续工作6小时以上。低电压工作报警和自动保护关机。
● 5.6"高亮度EL显示器,国内屏幕*大,在强阳光下无需遮光罩,就能获得满意的观察效果。
● 操作界面友好,用户可任意进入和退出功能操作,操作过程全中文提示,使用得心应手。
● 配备高容量锂(Li)电池,仪器重量仅1.6Kg,体积小巧,携带轻松自如。
● 可外接U盘,实时连续记录动态波形。
指标参数:
项目 | 指标 | 项目 | 指标 |
增益范围 | 110dB 0.1,1.0,2.0,6.0步进 | 闸门 | 进波门和失波门
连续可调 |
频带宽度 | 0.4~15MHz | 采样频率 | 150MHz(硬件实时采样) |
探测范围 | 0~6000mm(钢中纵波) | 声程位移 | 0~5800mm(钢中纵波) |
探头方式 | 单晶,双晶,穿透 | 显示器 | 5.6”高亮ELD |
水平线性 | ≤0.1% | 工作时间 | ≥6小时 |
垂直线性 | ≤3% | 工作温度 | -20℃～50℃ |
分辨力 | ≥30dB | 电源 | 16VDC,220VAC |
灵敏度余量(2.5MHz Ф20) | ≥65dB | 外形尺寸
(mm) | 250(高)×140(宽)×50(厚) |
动态范围 | ≥32dB | 整机重量 | 1.6Kg(带电池) |
