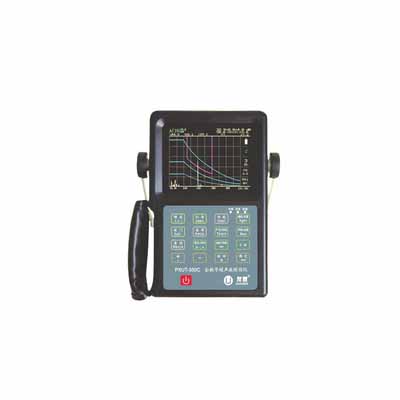

PXUT-350C型全数字智能超声波探伤仪,采用新型超大屏幕高亮度TFT真彩显示屏,仪器造型优美,体积小巧,屏幕超大,强光下无需遮光能清晰显示,仪器功能强劲,性能稳定,操作简便,是一款性能价格比非常优异的笔记本式超声波探伤仪。
功能特点:
● 日历时钟,仪器自动记录工作日期和时间。
● 可自由测定仪器和探头性能(含曲面探头),仪器校验自动化,可测量材料厚度和材料声速。
● 10个独立探伤通道(可扩展),多种探伤工艺和标准自动生成,可以自由设置各行业探伤工艺标准,现场探伤无需携带试块。
● 高灵敏度,增益达120dB,回波抑制任意可调,不影响仪器增益和线性。
● DAC、AVG曲线自动生成并能分段制作,取样点不受限制,并可进行补偿与修正。DAC曲线随增益自动浮动随声程自动扩展。可实现指定回波的距离波幅补偿。
● 缺陷回波参数(距离、水平、垂直、波幅、dB当量、孔径值)实时显示,可自动完成缺陷定量的平底孔转换。
● 具有峰值记忆、回波包络、波形冻结等强大功能。
● 滤波频带可调,适用于各种工件的精确探伤。
● 进波门和失波门读数及报警,门位、门宽、门高连续可调。
● 采用新型超大屏幕TFT真彩显示屏,屏幕亮度清晰,适应多种操作环境,多种颜色任意调节,符合个性化的操作需求。
● 数据处理能力强,可按日期、工件编号和序号进行检索和处理,高可靠数据保护,高速数据接口,快速实现报告打印。
● 配置高容量锂电池,仪器重量仅1.6Kg,体积小巧,携带使用轻松自如。
● 可外接U盘,实时连续记录动态波形。
指标参数:
项目 | 指标 | 项目 | 指标 |
增益范围 | 120dB 0.1,1.0,2.0,6.0步进 | 闸 门 | 直方门和DAC门可选 进波门和失波门参数可调 |
频带宽度 | 0.4～15.0MHz | 声程位移 | 0~5800mm(钢中纵波) |
探测范围 | 0~6000.0mm(钢中纵波) | 打印输出 | 屏拷数据和存储数据 |
探头方式 | 单晶,双晶,穿透 | 显示器 | 5.7"高亮 TFT LCD |
水平线性 | ≤0.1% | 工作时间 | ≥6小时 |
垂直线性 | ≤3% | 工作温度 | -20℃～50℃ |
分辨力 | ≥30dB | 电 源 | 16VDC;220VAC |
灵敏度余量(2.5MHz Ф20) | ≥65dB | 外形尺寸 | 250(高)X140(宽)X50(厚) |
动态范围 | ≥32dB | 整机重量 | 1.6Kg(含锂电池) |
