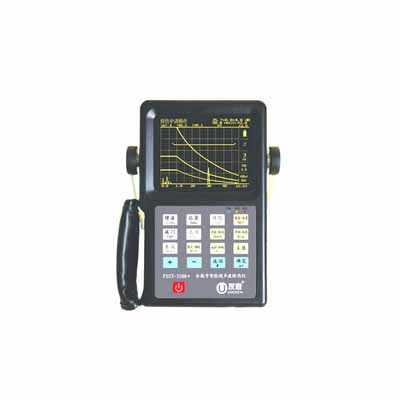

PXUT-350B+型全数字智能超声波探伤仪,采用新型超大屏幕高亮度EL显示器,仪器造型优美,体积小巧,屏幕超大,强光下无需遮 光能清晰显示,仪器功能强劲,性能稳定,操作简便,是一款先进的笔记本式超声波探伤仪。
功能特点:
● 日历时钟,仪器自动记录工作日期和时间,可自由测定仪器和探头性能(含曲面探头),仪器校验自动,可测量材料厚度和材料声速。
● 10个独立探伤通道(可扩展),多种探伤工艺和标准自动生成,可以自由设置各行业探伤工艺标准,现场探伤无需携带试块。
● 高灵敏度,增益达120dB,回波抑制任意可调,不影响仪器增益和线性。
● 独特的增益自动调节和峰值自动搜索,使探伤既快捷又准确。
● DAC、AVG曲线自动生成并能分段制作,取样点不受限制,可进行补偿与修正。DAC曲线随增益自动浮动,随声程自动扩展,可指定回波的距离波幅补偿。
● 缺陷回波参数(距离、水平、垂直、波幅、dB当量、孔径值)实时显示。
● 具有峰值记忆、回波包络、波形冻结、曲面修正、门内展宽等功能。
● 可利用端点衍射波实现缺陷裂纹的自动测高。
● 进波和失波报警,门位、门宽、门高连续可调。
● 具有B-扫描功能,可显示工件缺陷形状。完备的焊缝和工件剖面显示,使探伤更具权威。
● 高可靠数据保护确保存储数据不丢失,仪器可直接打印探伤报告。
● 5.6"高亮度EL显示,国内屏幕*大,在强阳光下无需遮光罩,就能获得满意的观察效果。
● 数据处理能力强,可按日期、工件编号和序号进行检索和处理,可与计算机实现数据通讯和数据管理。
● 配置高容量锂(Li)电池,仪器重量仅1.6Kg,体积小巧,携带轻松自如。
● 可外接U盘,实时连续记录动态波形。
指标参数:
项目 | 指标 | 项目 | 指标 |
增益范围 | 120dB 0.1,1.0,2.0,6.0步进 | 闸 门 | 进波门(直方门、DAC门)、失波门 |
频带宽度 | 0.4～15.0MHz | 声程位移 | 0~7000mm(钢中纵波) |
探测范围 | 0~7200mm(钢中纵波) | 采样频率 | 150MHz(硬件实时采样) |
探头方式 | 单晶,双晶,穿透 | 显像器 | 5.6”高亮ELD |
水平线性 | ≤0.1% | 工作时间 | ≥6小时 |
垂直线性 | ≤3% | 工作温度 | -20℃～50℃ |
分辨力 | ≥30dB | 电 源 | 16VDC,220VAC |
灵敏度余量(2.5MHz Ф20) | ≥65dB | 外形尺寸
(mm) | 250(高)×140(宽)×50(厚) |
动态范围 | ≥32dB | 整机重量 | 1.6Kg(带电池) |
