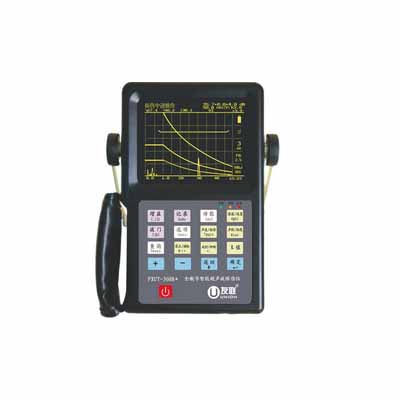

PXUT-360B+型全数字智能超声波探伤仪,采用TFT显示屏,仪器造型优美,体积小巧,强光下无需遮光能清晰显示,仪器功能强劲,性能稳定,操作简便,是一款性能优异的笔记本式超声波探伤仪。
功能和特点:
● 日历时钟,仪器自动记录工作日期与时间。
● 增益达120dB,0.1、1.0、2.0、6.0四种步进,独特的无操作式增益自动调节及扫查增益功能,使探伤既快捷又准确。
● 进波门和失波门读数及报警,门位、门宽、门高任意可调;双门可同时进波读数。独具DAC/AVG门功能。
● 探伤时可动态记录缺陷波形。可利用端点衍射波实现缺陷裂纹的自动测高。
● 完备的焊缝和工件剖面图形显示功能,实时显示焊缝坡口形式,方便缺陷定位,使探测结果更直观。
● 可存储1000幅回波信号及探伤数据,数据处理能力强,可按日期、工件编号和序号进行检索和处理,高可靠数据保护,高速数据接口,快速实现报告打印。
● 具有波形冻结、回波包络、峰值记忆、深度补偿、曲面修正、门内展宽等功能。
● 频谱分析功能,FFT/IFFT处理器设计,对探头性能实现可靠检测。
● 具有—扫描功能,可显示工件缺陷形状。
● 具有智能汉字输入系统,可以方便的通过拼音、区位的方式输入中文。
● 高灵敏度,回波抑制(0～80%)任意可调,不影响仪器增益和线性。
● 配置高容量锂电池,充电快、待机时间长。仪器重量仅1.6Kg,体积小巧,携带使用方便。
● 发射电压、滤波频带、探头阻尼、重复频率、脉冲宽度可调,适用于各种工件的精确探伤。
主要技术指标:
项目 | 指标 | 项目 | 指标 |
增益范围 | 增益120dB,0.1,1.0,2.0,6.0步进 | 闸门 | 进波门(直方门、DAC门)、失波门 |
频带宽度 | 0.4～15MHz | 报警 | 蜂鸣 |
探测范围 | 0.O～7200.00mm(纵波) | 声程位移 | 0～7000.0mm(钢中纵波) |
探头方式 | 单晶探头,双晶探头,穿透探头 | 显示 | 5.7"TFT显示屏 |
水平线性 | ≤0.1% | 工作时间 | ≥6小时 |
垂直线性 | ≤3% | 电源 | 16.0V DC:220V±10%, 50Hz AC |
分辨率 | ≥30dB | 工作温度 | -20oC～50oC |
灵敏度余量 (2.5MHz Φ20) | 65dB | 外形尺寸 | 250(高)x140(宽)x50(厚) |
动态范围 | ≥32dB | 整机重量 | 1.6kg(带电池) |
