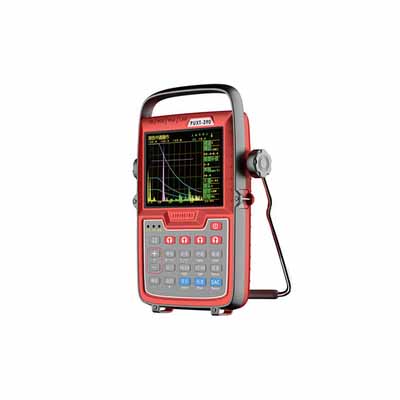

PXUT-390型全数字智能超声波探伤仪,采用新型超大屏幕高亮度TFT显示器,仪器造型优美,体积小巧,
屏幕超大,强光下无需遮光能清晰显示,仪器功能强劲,性能稳定,操作简便,是一款性能优越的笔记本式超
声波探伤仪。
功能和特点:
●日历时钟,仪器自动记录工作日期和时间,可自由测定仪器和探头性能(含曲面探头),仪器校验自动,可测量材料厚度和材料声速。
●10个独立探伤通道(可扩展),多种探伤工艺和标准自动生成,可以自由设置各行业探伤工艺标准,现场探伤无需携带试块。
●高灵敏度,增益达120dB,回波抑制任意可调,不影响仪器增益和线性。
●独特的增益自动调节和峰值自动搜索,使探伤既快捷又准确。
●具有全波、正半波、负半波、射频四种方式有助于缺陷的定位和定性。
●DAC、AVG曲线自动生成并能分段制作,取样点不受限制,可进行补偿与修正。DAC曲线随增益自动浮动,随声程自动扩展,可指定回波的距离波幅补偿。
●缺陷回波参数(距离、水平、垂直、波幅、dB当量、孔径值)实时显示。
●具有峰值记忆、回波包络、波形冻结、曲面修正、门内展宽等功能。
●可利用端点衍射波实现缺陷裂纹的自动测高。
●进波和失波报警,门位、门宽、门高连续可调。
●具有B-扫描功能,可显示工件缺陷形状。完备的焊缝和工件剖面显示,使探伤更具权威。
●数据处理能力强,可按日期、工件编号和序号进行检索和处理,可与计算机实现数据通讯和数据管理,可直接打印探伤报告。
●可外接SD卡,实时连续记录动态波形,并可外接投影仪,用于教学、演示等场所。
主要技术指标:
项目 | 指标 | 项目 | 指标 |
增益范围 | 120dB
0.1,1.0,2.0,6.0步进 | 闸门 | 进波门(直方门、DAC门)、失波门 |
频带范围 | 0.4～20.0MHz | 采样频率 | 160MHz(硬件实时采样) |
探测范围 | 0～10000mm(钢中纵波) | 声程位移 | 0～9800mm(钢中纵波) |
探头方式 | 单晶,双晶,穿透 | 显示 | 5.7”TFT LCD (640×480) |
水平线性 | ≤0.1% | 工作时间 | ≥7小时 |
垂直线性 | ≤3% | 工作温度 | -20oC～50oC |
分辨力 | ≥32dB | 电源 | 16V DC; 220V AC |
灵敏度余量 | ≥62dB | 外形尺寸(mm) | 253(高)×157(宽)×48(厚) |
动态范围 | ≥34dB | 整机重量 | 1.6Kg(带锂电池) |
