超声波测厚仪具有的性能特点如下:
1、概述

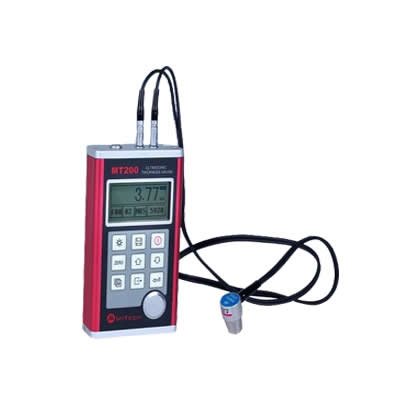

MT200仪器是智能型超声波测厚仪,采用*新的高性能、低功耗微处理器技术,基于超 声波测量原理,可以测量金属及其它多种材料的厚度,并可以对材料的声速进行测量。可以对生产设备中各种管道和压力容器进行厚度测量,监测它们在使用过程中受腐蚀后的减薄程度,也可以对各种板材和各种加工零件作精确测量。本仪器可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。
2、技术参数
*测量范围:0.75-300mm(钢).
*显示精度:0.01mm
*测量误差:1 mm～10 mm :±0.05mm 10mm～200mm :(±0.5%H+0.1)mm
*管道测量下限(钢):Φ20mm×2.0mm
*测量周期:2次/ 秒
*测量频率:5MHz
*声速范围:1000-9999m/s
*显示:4位半数字LCD显示,带冷光源照明显示
*零位调整:探头放在测厚仪试块上按键自动调零
*线性校正:微处理器程序自动线性校正(即V Path 自动补偿)
*报警功能:可设置限界,对限界外的测量值能自动蜂鸣报警
*工作电压:3V(2节AA尺寸碱性电池串联)
*关闭:连续2分钟无动作自动关闭,有开关按钮
*显示内容:厚度值、耦合状态、电量状态,可显示CAL标定状态、声速
*外形尺寸:132 X 76.2 mm
*整机重量:345g
3、主要功能
*适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度;
*可配备多种不同频率、不同晶片尺寸的探头使用;
*具有探头零点校准、两点校准功能, 可对系统误差进行自动修正;
* 已知厚度可以反测声速,以提高测量精度;
*具有单点测厚和扫描测厚两种测厚工作模式;
* 可预先设置厚度值上、下限,超出范围自动报警;
*具有耦合状态提示功能;
*有EL背光显示,方便在光线昏暗环境中使用;
*有剩余电量指示功能,可实时显示电池剩余电量;
*具有自动休眠、自动关机等节电功能;
*带有RS232接口,可以方便、快捷地与PC机进行数据交换和参数设定。可以连接到微型打印机(厂家指定型号)打印测量报告。
* 可选择配备微机软件,具有传输测量结果、测值存储管理、测值统计分析、打印测值报告等丰富功能;
*密封的金属外壳,小巧、便携、可靠性高,适用于恶劣的操作环境,抗振动、冲击和电磁干扰;
4、工作原理
本超声波测厚仪对厚度的测量,是由探头产生超声波脉冲透过耦合剂到达被测体,一部分超声信号被物体底面反射,探头接收由被测体底面反射的回波,精确地计算超声波的往返时间,并按下式计算厚度值,再将计算结果显示出来.
