用途和使用范围

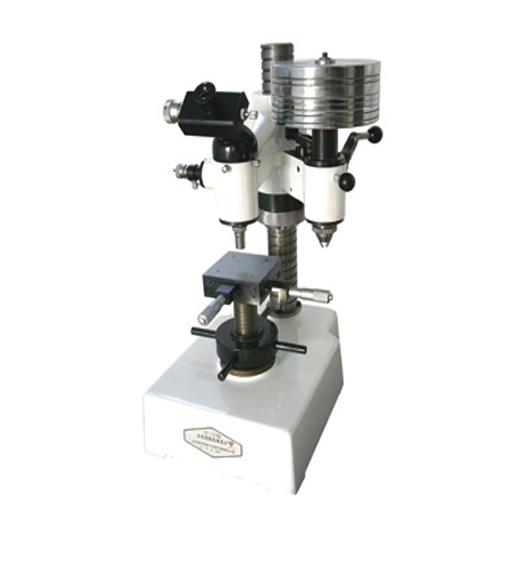

HV-5型小负荷维氏硬度计是一种直接施加试验力的硬度计。可用于测定黑色金属(不包括铸铁)及有色金属的维氏硬度。由于该机的试验力较小,压痕测量装置的测试精度高,特别适用于测定薄小零件及表面镀层的维氏硬度。本硬度计还配有可编程序计算器,使硬度值计算大为迅速准确。
该机适用于机械、冶金、国防、科研及大专院校等部门的热处理车间及试验室进行维氏硬度试验,也可供计量部门作为标准维氏硬度计使用。
主要技术规格
1、试验力:(共八级)
1.961N(O.2kgf)、 2.942N(0.3kgf)、 4.903N(0.5kgf)、9.807N(1.0kgf)、
19.61N(2.0kgf)、 24.52N(2.5kgf)、29.42N(3.0kgf)、 49.03N(5.0kgf)。
2、测量显微镜:
物镜:10X、40X; 目镜:12.5X;
总放大倍率:125X、500X。
3、测量范围:10X物镜 0.2---1mm; 40X物镜 0---0.2mm。
4、*小分度值:10X物镜 0.001mm;40X物镜 0.00025mm。
5、金刚石压头:相对面夹角:136o; 横刃:不大于0.001mm。
6、试件*大高度: 130mm。
7、压痕中心**机壁距离:100mm。
8、电源电压:交流220V。
9、外型尺寸:450X380X670mm( 长×宽×高)。
10、重量: 71kg。
主要附件
座标试台:1个 薄板试台:1个 细轴试台:1个 金刚石角锥压头:1只 平口钳: 1个
标准维氏硬度块:2块 标准显微硬度块:1块 大V形块:1个 小V形块:1个 电子计算器:1个
