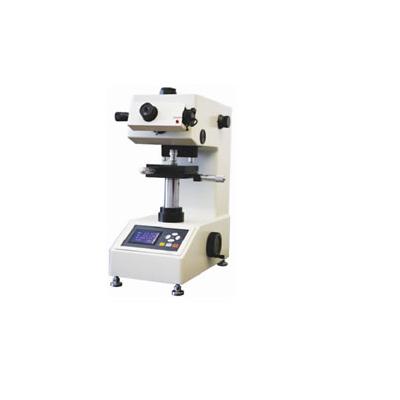

TH763/TH765/TH766/TH768显微硬度计
主要用途:
测定金属、合金表面层各种渗层、硬化层及金属内部组织结构的显微硬度,测定用其他方法所不能及的小件、薄片、脆硬件以及相夹杂、镀层的硬度,并可观察金相组织结构。选用TH762双压头系列产品,由于增加了努氏硬度的测量,扩大了仪器的范围,能测单压头所不及的特薄、脆、硬的材料镀层以及陶瓷、玻璃、玛瑙等宝石材料。主要推荐高端用户群体:材料研究所、航天、军工、特检、大学、海关检验检疫、**大型企业、跨国企业。
功能特点:
● 内置光学系统,像质特别清晰,尤其观察金相组织。● 全数字化控制电动加、保、卸载、测试系统。● 高精度跟踪定位自动转塔系统、自动完成物镜-压头-加载-保载-卸载-物镜的过程。● LED冷光源,亮度PWM调节,自动熄灭保护。● HV转换HRC、HB● 状态和数据记忆功能,关机或断电,重新打开可恢复原状态测量免调零。● 软件自诊断系统,监视仪器正常运行,故障代码报警。● 本主机无须改造可升级为半自动显微硬度计系统,为用户升级提供了方便。● 国内**创:维氏压头、努氏压头、40X物镜、20X物镜安装在同一转台,四物齐焦,自动转换、独立完成HV、HK硬度测量,提**率、降低成本。● 可配微型打印机。● 提供增值业务:*小加载载荷5gf(特薄薄膜硬度测量),配60X物镜测量(高硬度材料测量)
技术参数:
型号 | TH763/TH765单压头 | TH766/TH768双压头 |
测试载荷 | Mn98.07/245.2/490.3/980.7/1961/2942/4903/9807Gf 10/25/50/200/300/500/1000 |
加载方式 | 直接数字控制、自动完成加、保、卸载试验 |
保压时间 | 0-99秒(任选) |
载物台 | 手动:尺寸110×110mm,移动量25mm,*小移动量0.01mm |
样品*大高度 | 90毫米 |
样品*大深度度 | 120毫米 |
压头物镜转换 | 直接数字控制自动完成(自动转塔) |
数字式目镜 | 类型 | 电子型10倍 |
刻划线 | 基准零线和瞄准线(手动驱动) |
数显分辨率 | 0.03微米 |
*小分度值 | 0.1微米 |
D1、D2测量方式 | 手动转动测量目镜 |
物镜 | 10X 40X | 20X 40X |
若用户特殊需求测量物镜可以选用60X观察 |
压头 | HV压头 | HV及HK压头 |
测量 | HV测量 | HV及HK测量 |
硬度值转换 | HV转HRC、HBW |
光源 | LED冷光源 |
硬度值范围 | 5—3000HV |
功能调节 | 主机内含有可调程序确保各种功能调整到*佳状态(详见使用手册) |
液晶屏显示面板 | 数据显示内容:d1、d2、HV(HK、HRC)、COUNT(测量次数计数)、LODA(载荷)、DWELL(保荷时间)。 状态内容显示:d1、d2、HV、HK、HRC光源、打印、光路、40X物镜、10X物镜、20X物镜、压头位置、失电数据保持(记忆)、通电回复。 |
通讯接口 | RS232并行口 |
数据打印输出 | 测量数据机数理统计:*大值、*小值、偏差值、平均值、均方差 |
光路转换 | 手动拉杆 |
精度 | 符合JJG151-2006、GB/T4340、日本标准JISB-7734、美国标准ASTM-384、国际标准ISO6507 |
摄像装置 | 随时可以安装在仪器的顶部(摄像头选配件) |
尺寸 | 395*250*490mm(L×W×H) |
重量 | 43千克 |
电源提供 | AC220V±10% 50HZ |
标准配置:
1 | 数字式单压头液晶智能显微硬度计 | TH763 | 数字式液晶智能显微硬度CCD图像处理系统MV-TEST100-I |
2 | 数字式单压头液晶智能显微硬度计 | TH765 | 带电动工作台,数字式液晶智能显微硬度CCD图像处理系统MV-TEST1200 |
3 | 数字式双压头液晶显微硬度计 | TH766 | 数字式双压头液晶显微硬度CCD图像处理系统MV-TEST1000-I |
4 | 数字式双压头液晶显微硬度计 | TH768 | 带电动工作台,数字式双压头液晶显微硬度CCD图像处理系统MV-TEST1200 |
