概 述

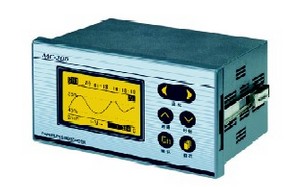

HTC230R为三通道**输入的无纸记录仪。仪表可组态选择输入标准电流、标准电压、热电偶、热电阻、频率等信号,可提供传感器配电和四路继电器报警输出。直接连接微型打印机,打印用户指定时间的历史数据和曲线;通过RS232 通讯接口与便携计算机、掌上电脑(PDA)连接,直接读取仪表历史数据,用户通过ScanX 数据管理软件,对所取数据进行分析、存档、打印处理。通过有线、无线通讯组网,可与MCGS、Citect、组态**、iFIX 等专业组态软件组成远程监控系统。仪表具有强大的显示功能,高精度棒图显示、实时趋势曲线显示、历史曲线追忆、超限报警、报警状态显示、提供智能化历史趋势全自动回放功能,查找报警点极为方便,同时提供定位回放功能,直接查询某年、月、日、时、分、秒的数据,方便快捷。
主要技术指标
显示器: 128 × 64 点阵式液晶显示,LED 背光
基本误差: ± 0.2%F.S
电压:(0 - 5 )V 、(1 - 5 )V 、毫伏信号
电流:(0 - 1 0 )m A 、(4 - 2 0 )m A
输入规格: 热电偶:K 、S 、B 、T 、E 、J
热电阻:Pt100、Cu50
频率:(0 -1 0 )K H z、矩形波、正弦波、三角波/低电平(0-2 )V 、
高电平(5 - 2 4 )V
输出规格: 传感器配电:DC24V
四路可组态继电器触点输出,触点容量为3A、250VAC阻性负载默认为常开触点。
通讯、打印:通讯接口:RS232C 或RS485
波特率: 1200、2400、9600 、19200
记录时间: 打印接口:RS232C 串口微型打印机
记录间隔:1 、2 、4 、6 、1 5 、3 0 、6 0 、1 2 0 、2 4 0 秒可选。
记录长度:3 6 小时/笔(记录间隔1 秒)～360 天/笔(记录间隔4 分)
热电偶冷端补偿误差: ± 1℃
断电保护:FLASH MEMORY 保存设置参数和历史数据,断电后数据可**保存。
采用硬件时钟,掉电后也能准确运行。
开关电源: 85VAC～265VAC、50Hz ± 5%或DC24V ± 2V
环境温湿度: 0 - 50℃ 0 - 85%RH
