一、概述

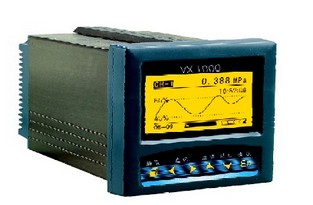

HTC1000R 无纸记录仪具有3 路**输入通道(可组态选择输入:标准电流、标准电压、热电偶、热电组、频率等信号)、4路报警输出、3路独立传感器配电、1个RS232通讯接口。用户可以通过本公司提供的上位机管理软件ScanX,对所取的数据进行分析、存档、打印处理。本设备还可以与MCGS、Citect、组态**iFIX 等专业组态软件通讯组成计算机远程监控系统。HTC1000R 采用整体铝合金外壳,高亮度LED 单色液晶显示。6 键式操作,操作方法简单易学。HTC1000R 还具有强大的显示功能(主要显示界面:棒图显示、实时趋势曲线显示、历史曲线追忆、超限报警、报警状态显示等)。并且提供智能化历史趋势全自动回放功能和定位回放功能,可以在*短时间内查找到报警点。
二、主要技术指标
显示器:128 × 64 点阵式液晶显示,LED 背光
基本误差: ± 0.2%F.S
输入规格:( **输入)
电压:(0 - 5 )V 、(1 - 5 )V 、毫伏信号
电流:(0 - 1 0 )m A 、(4 - 2 0 )m A
热电阻:Pt100、Cu50
热电偶:K 、S 、B 、T 、E 、J
频率:(0 - 1 0 )K H z、矩形波、正弦波、三角波/低电平(0 - 2 )V 、
高电平(5 - 2 4 )V
输出规格:
传感器配电:DC24V
四路可组态触点输出,触点容量为50mA、60VDC(阻性负载)
通讯、打印:
通讯接口:RS232C 或RS485
波特率:1200、2400、9600 、19200
打印接口:RS232C 串口微型打印机
记录时间:1秒记一次可以记36个小时,*长记录时间360天。
热电偶冷端补偿误差:± 1℃
断电保护:FLASH MEMORY保存设置参数和历史数据,断电后数据可**保存。采用硬件时钟,掉电后也能准确运行。
电源:开关电源85VAC～265VAC、50Hz ± 5%或DC24V ± 2V
环境温度:0 - 50℃
环境湿度: 0 - 85%RH
外形尺寸:96×96×170mm
