性能和特点:
本系统包括如下器件:PMM1008/1(可编程脉冲发生器),PMM1008/2(可移动杆状方形线圈感应器)。简单的说本系统有两大组件,即信号源和接收机。系统设计时充分考虑了**措施对于电流脉冲的频蔽。系统中的感应器可上下放置或者立体式旋转,不会影响其自身的性能,即各向同性。其方形线圈由金属片和绝缘材料组成。
脉冲发生器有一个电流感应器用以测量输出电流,以此作为反馈元素以控制接受部分产生的磁场,使其免受电源波动的干扰。
系统设备可以防止由于电缆热化或接触不良以及电力线畸变产生的电流波动。在测试过程中,实验者可以通过哔的声响以确定测试是否在运行当中。
频率输出 同电源线
*大输出电流 持续160A 瞬时1200A
连续磁场 1级(1A/m),2级(3A/m),3级(10A/m),4极(30A/m)5级(100A/m),X级,自定义
瞬态磁场 4级(300A/m),5级(1000A/m),*大持续时间小于5s,X级,自定义
输出电压 空载*大输出4v;
防护 磁热电路 断路器/温度保护
运行模式 连续工作时间小于12000min ,瞬态(*大5s),手动、渐进模式(慢变快)
内置时钟 持续1-12000min,瞬态1-5s;
时钟精确度 连续模式1min,瞬态模式1s;
功能 开机,关机,待机,快/慢渐进,自动校验,天线因子设置
输出电流反馈控制;
用户自定义天线因子;
标准测试,自定义测试,渐进式测试;
测试过程中声音提示;
时间流逝测试;
自动校验;
**互锁;
RS232可编程;
重量轻(约28kg);
**(*大4v输出);
无需使用风扇;
温度保护。
技术参数:
输出连接口 直径14min
通信端口 RS232/485,DB9串口线;
**互锁 通过用户端口连接
电源供应 交流198-264v,50/60Hz,待机100mA,*大电流1**
符合标准 文件89/336和73/23导则及修正稿
尺寸 385*215*400mm
净重 28Kg
总重 35Kg
随机附件 操作手册,电源线,**锁连接器

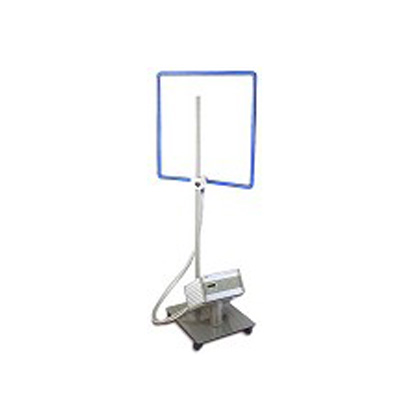

PMM1008/2 线圈(带推车)
技术参数
线圈尺寸 方形线圈1.035X1.035X35mm
天线因子 0.87
导体覆盖面积 110mm2
线圈感应系数 约0.6μH
线圈电阻 670μΩ
支架高 2000mm
